1.8. 场景特效的应用

一、场景特效简介¶

在VRP 3D引擎中，场景特效主要用来模拟自然状态下场景周围的环境因素，让整个场景更加丰富和真实。场景特效包括雾效、LOD、粒子、后处理、天空盒、水面和气象。

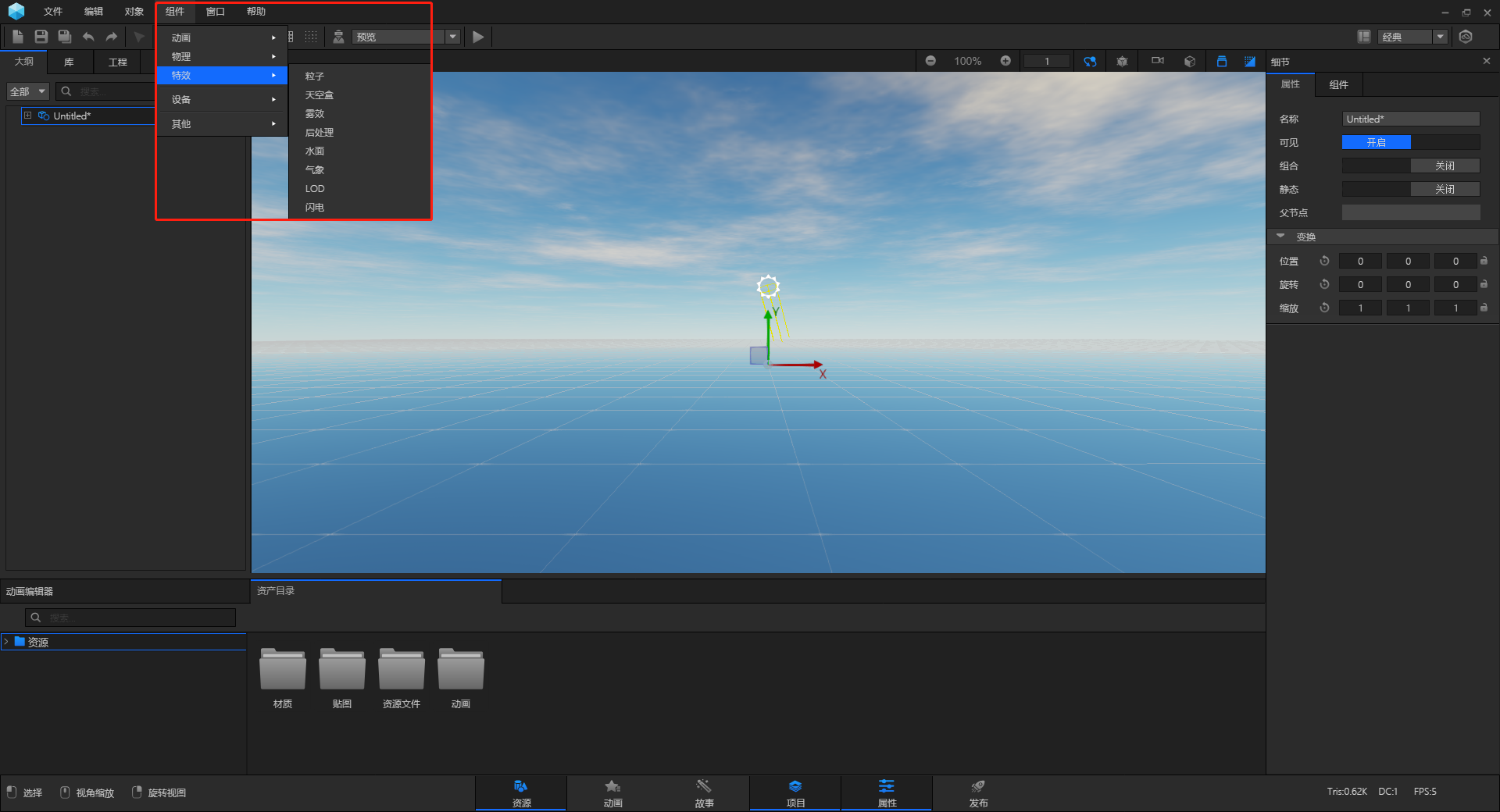

单击“组件＞特效”，用户可通过需要添加特效类型的组件到场景中。

二、使用技巧¶

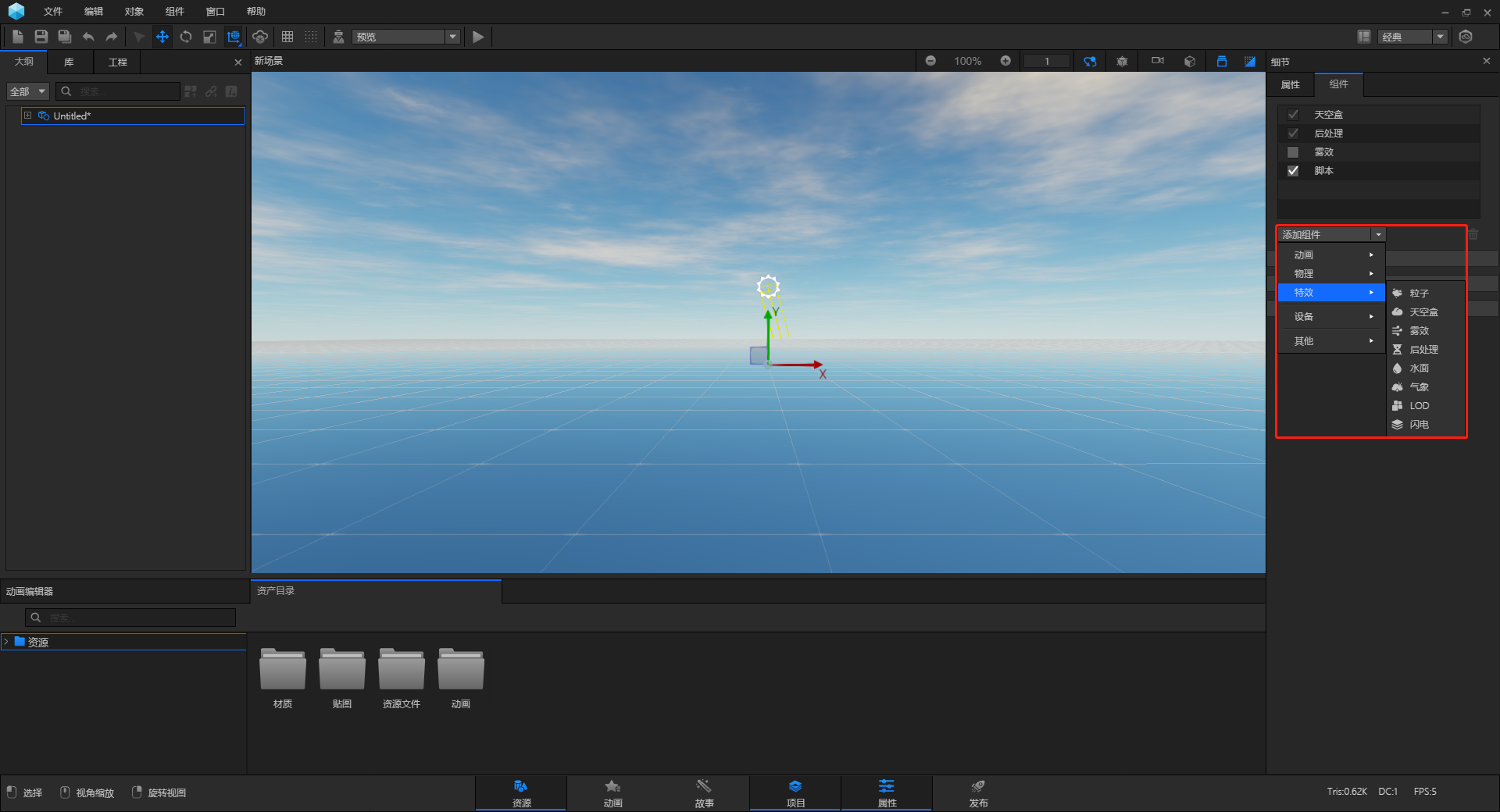

方法一：单击“组件＞特效”，用户可通过需要添加特效类型的组件到场景中。

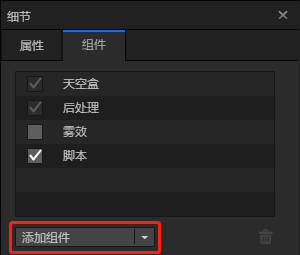

方法二：在细节面板的“组件”页签，单击添加组件进行添加特效。

三、特效属性及应用¶

（一）雾效¶

在VR场景中，除了应用天空盒和太阳光晕来烘托场景的气氛外，还可以为VR场景添加雾效，以模拟大自然中的雾效。

单击“组件＞特效＞雾效”，用户可通过需要添加雾效到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

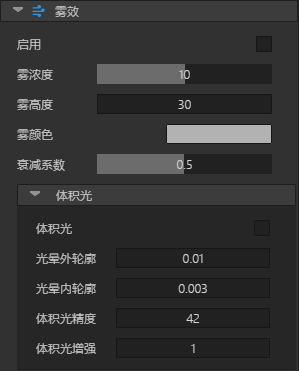

雾效的相关属性如图所示。

（二）LOD¶

LOD技术即Levels of Detail的简称，意为多细节层次。LOD技术指根据物体模型的节点在显示环境中所处的位置和重要度，决定物体渲染的资源分配，降低非重要物体的面数和细节度，从而获得高效率的渲染运算。

单击“组件＞特效＞LOD”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

LOD的相关属性如图所示。

（三）粒子¶

单击“组件＞特效＞粒子”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

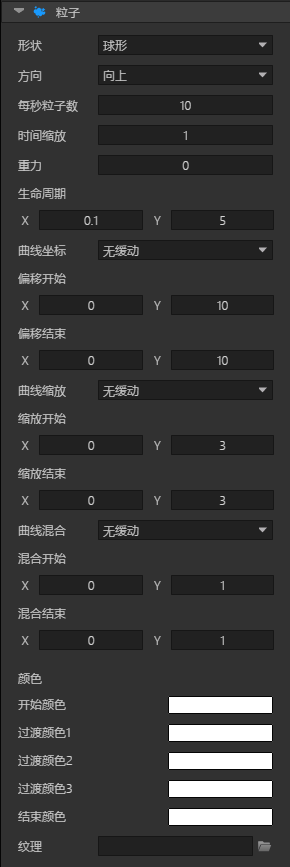

粒子的相关属性如图所示。

（四）后处理¶

单击“组件＞特效＞后处理”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

后处理包括有SSR、景深、色彩校正、环境光、全屏泛光、抗锯齿、全局光照和阳光射线。

1.SSR¶

屏幕空间反射(Scene Space Reflection,SSR)：可改变场景视图内材质表面反射的效果。此处控制整体场景的屏幕空间反射。

相关属性如图所示。

2.景深¶

景深特效在人眼跟光学摄像设备上很常见。是指在摄影机镜头或其他成像器前沿能够取得清晰图像的成像所测定的被摄物体前后距离范围。可以简单的理解为，相机视点位置附近画面显示清晰，而视点位置附近以外的位置则画面模糊。

相关属性如图所示。

3.色彩校正¶

相关属性如图所示。

4.环境光¶

相关属性如图所示。

5.全屏泛光¶

使用全屏泛光效果后，画面的对比会得到增强，亮的地方曝光也会得到加强，画面也会呈现一种朦胧，梦幻的效果。

相关属性如图所示。

6.抗锯齿¶

相关属性如图所示。

抗锯齿：抗锯齿（Anti-aliasing），由于在3D图像中，受分辨率的制约，物体边缘总会或多或少的呈现三角形的锯齿，而抗锯齿就是指对图像边缘进行柔化处理，使图像边缘看起来更平滑，更接近实物的物体。

7.全局光照¶

全局光照（Global Illumination,简称 GI），是指既考虑场景中来自光源的直接光照，又考虑经过场景中其他物体反射后的间接光照的一种渲染技术。

相关属性如图所示。

8.阳光射线¶

阳光射线特效用于模拟亮度很高的光源被物体遮挡时所产生的径向光线散射效果，合理运用该特效能有效的提升游戏画面的真实感，例如透过密林向太阳的方向看，光线会透过树的枝叶产生一束束类似体积光的效果。

相关属性如图所示。

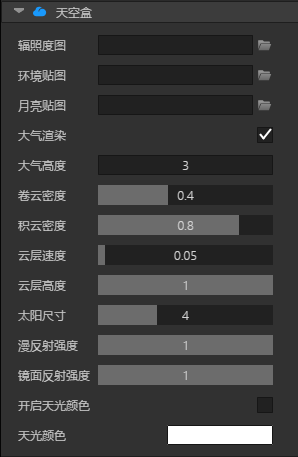

（五）天空盒¶

在VRP 3D引擎中，无论是制作室内的场景还是室外的场景，很多时候需要利用天空盒来烘托整个场景，让天空盒来作为场景的环境和背景，这样，制作的场景和环境就可以融为一体，表现更加真实逼真的效果。

相关属性如图所示。

（六）闪电¶

点击“组件＞特效＞闪电”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

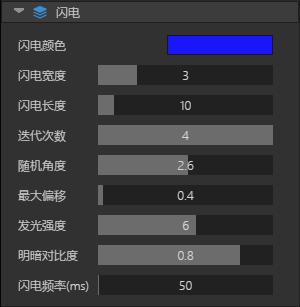

闪电的相关属性如图所示。

（七）水面¶

单击“组件＞特效＞水面”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

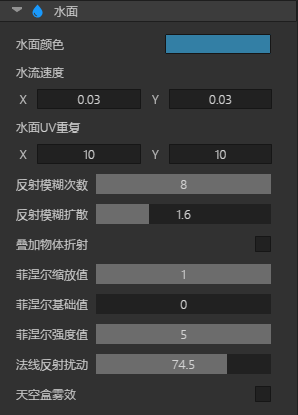

水面的相关属性如图所示。

（八）气象¶

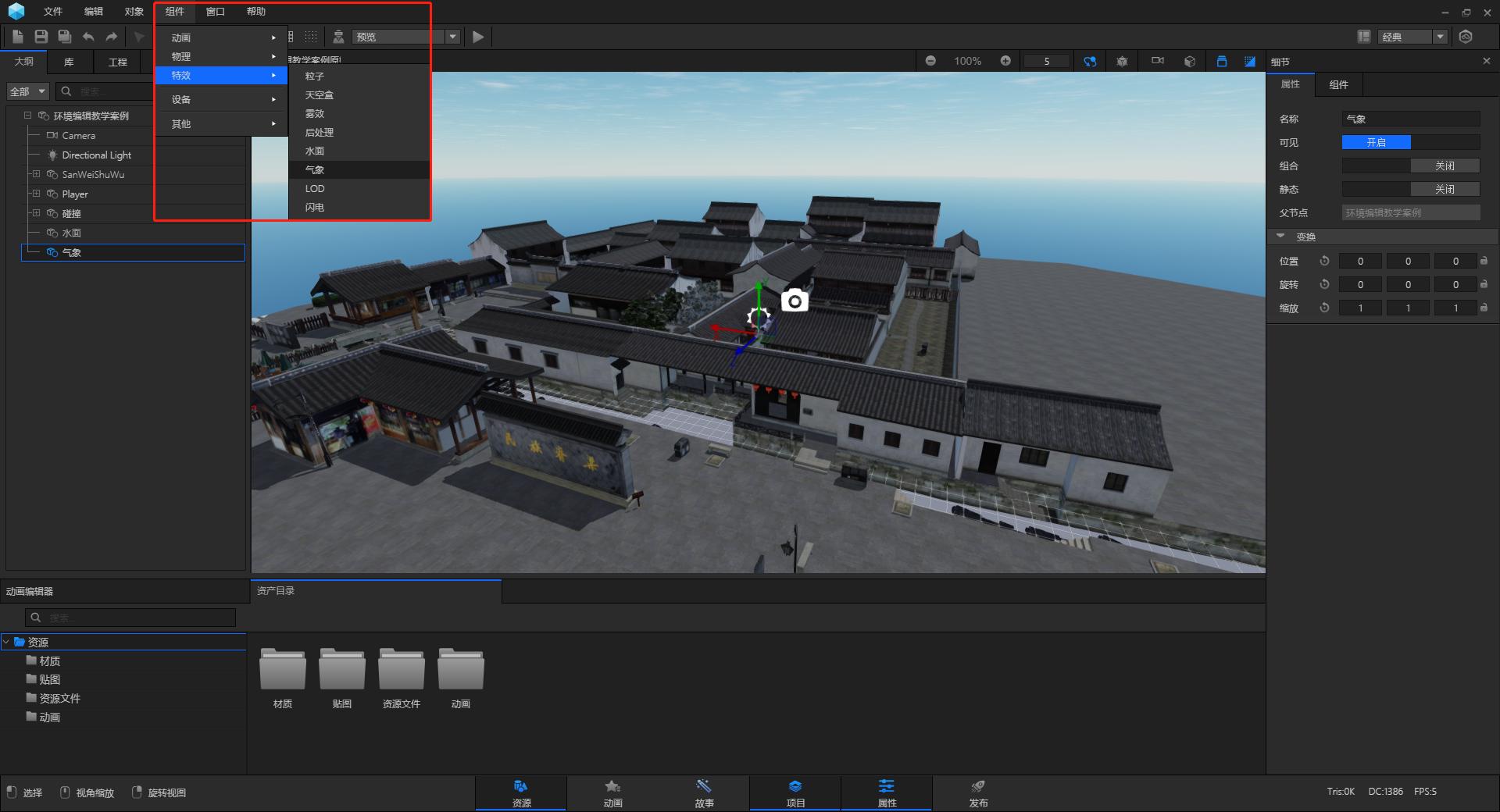

单击“组件＞特效＞气象”，用户可通过需要添加到场景中；或者在细节面板的“组件”页签，单击添加组件进行添加。如图：

气象的相关属性如图所示。

可选择晴天或雪天两种模式。

三、特效应用实例¶

（一）环境编辑实例¶

以室外场景为例，进行天空盒、后处理、雾效、水面、气象特效使用示范。

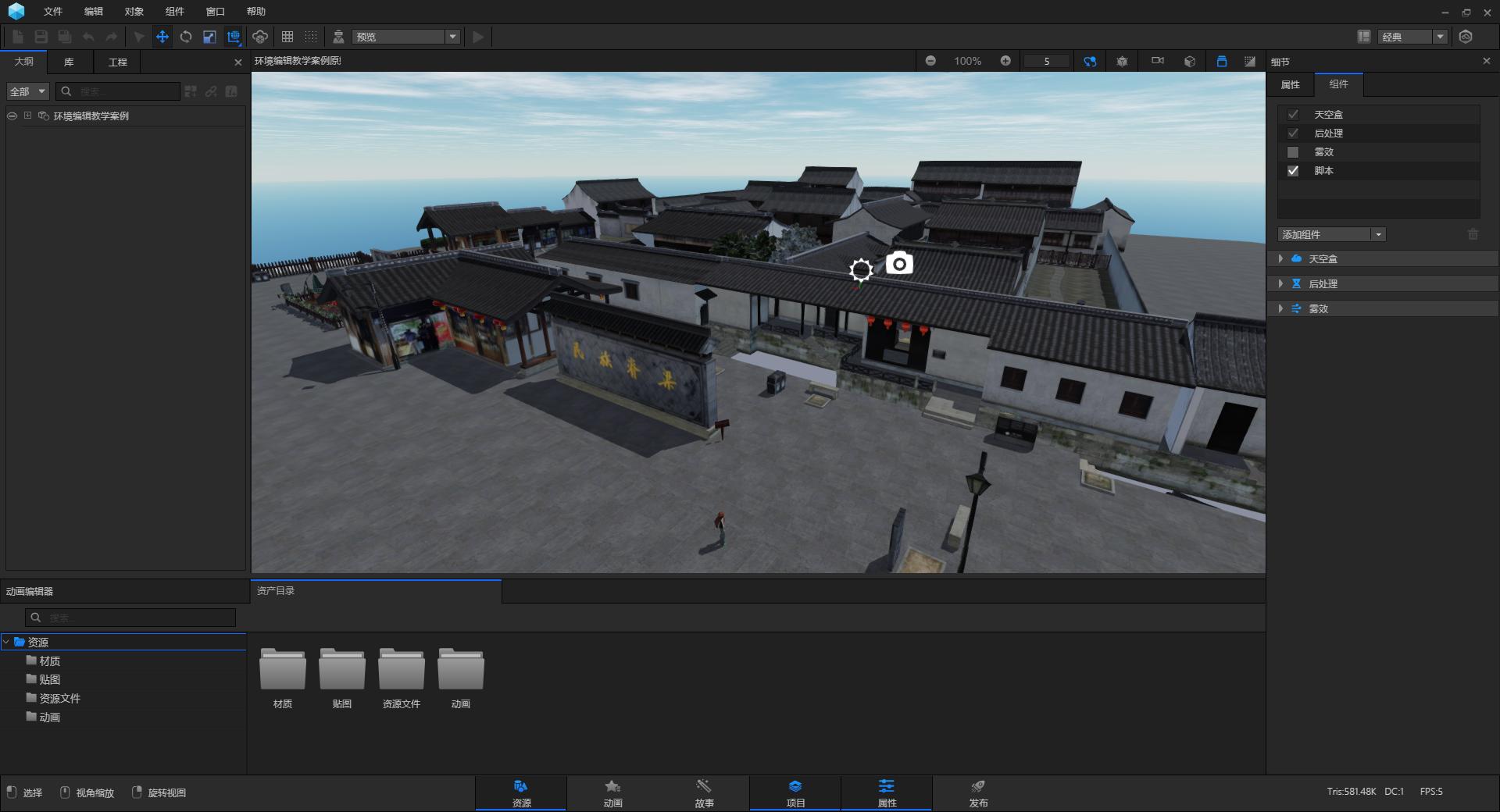

1.导入“环境编辑教学案例”模型。

2.调节天空盒参数

①单击父节点“环境编辑教学案例”，在组件中可以看到此时“天空盒”的默认参数。

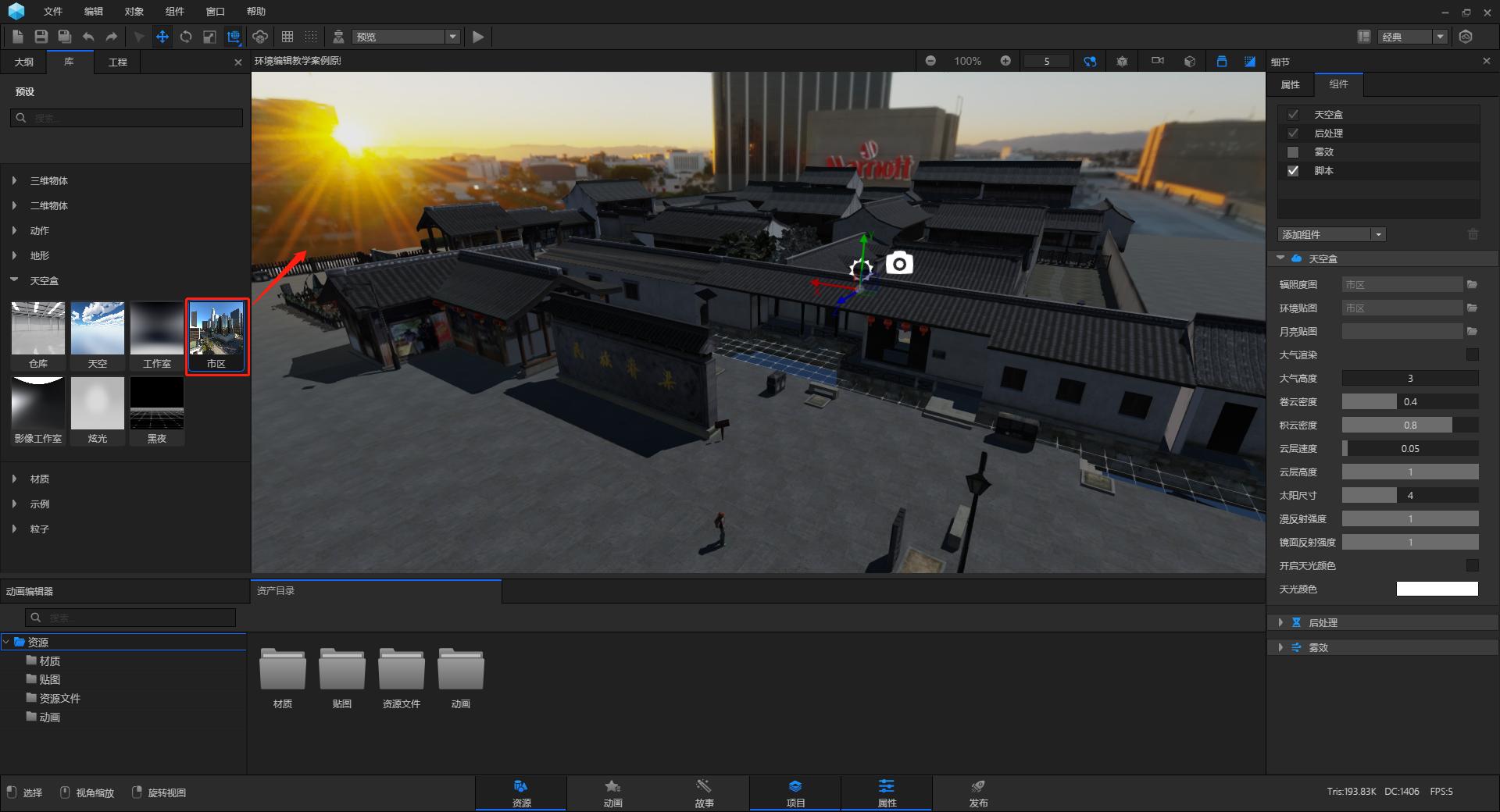

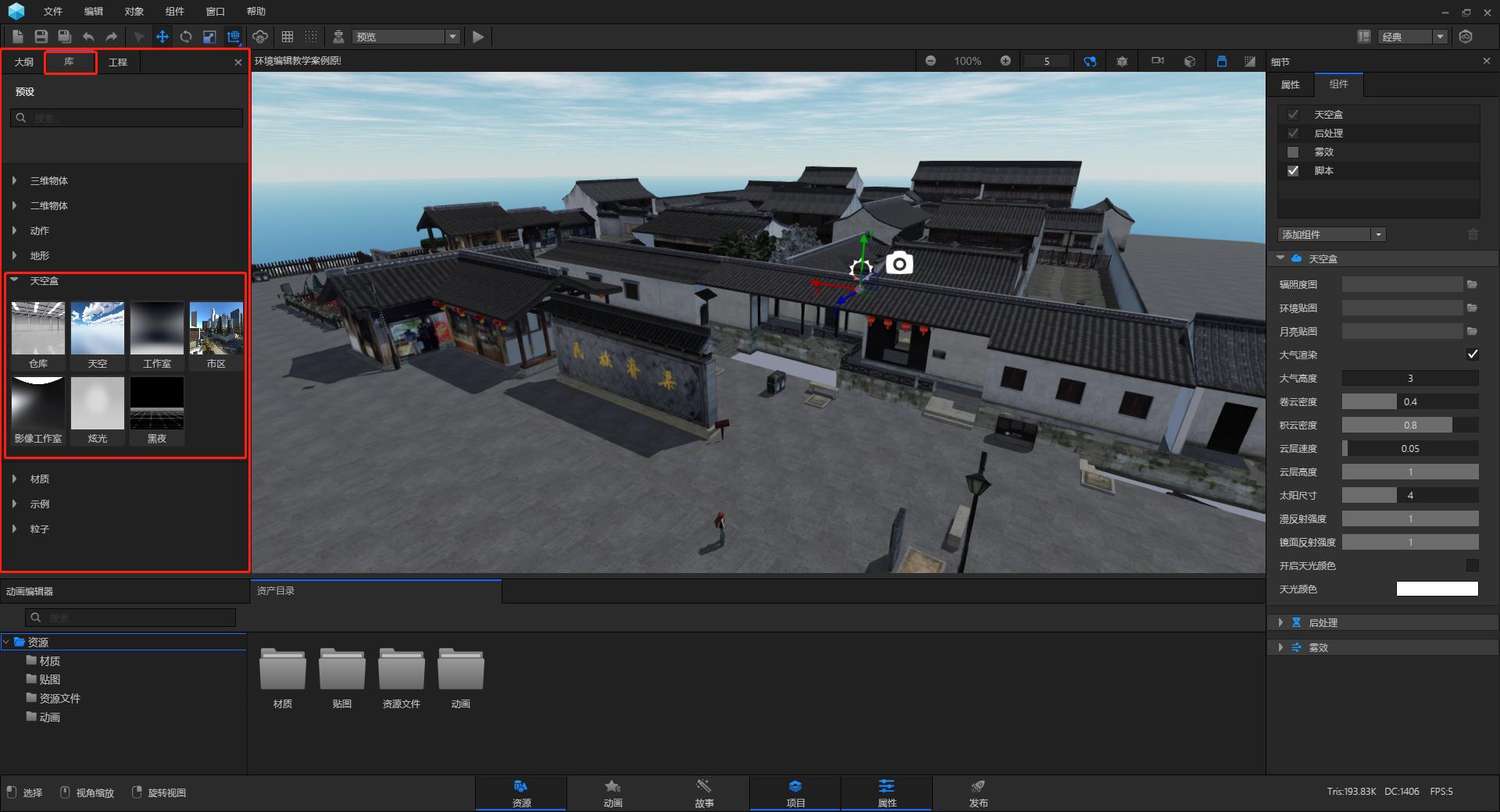

②除了可以在组件中调节天空盒参数，还可以在“资源管理器＞预设＞天空盒”中选择一个常用天空盒。

③例如单击“市区”的天空盒，将它拖入场景中，天空就变成市区的样子了。

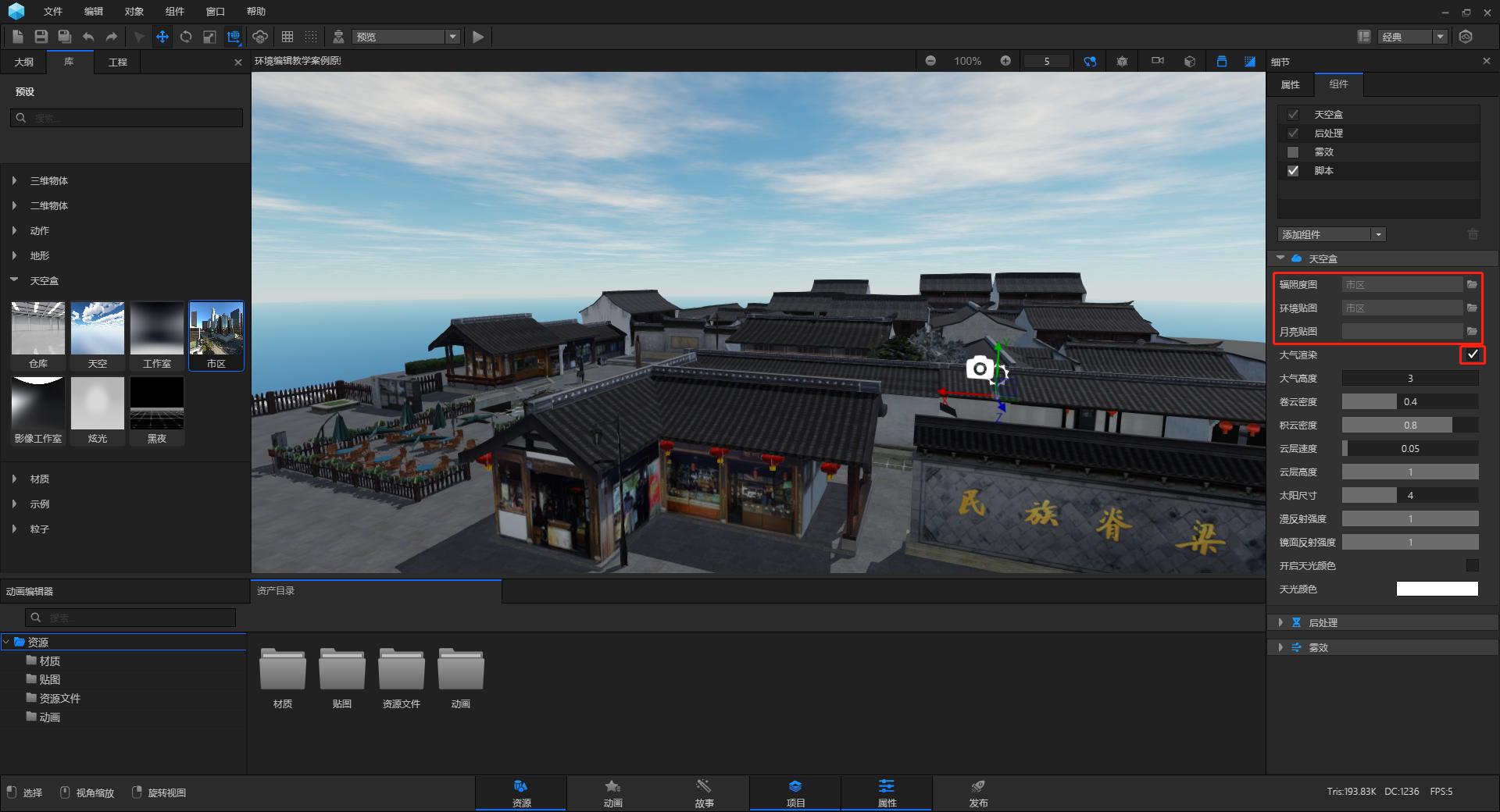

④如果在组件中勾选“天空盒”中“大气渲染”，此时“天空盒”中辐照度图、环境贴图、月亮贴图中的贴图无法显示出来。

注意：“大气渲染”选项和“天空盒”中辐照度图、环境贴图、月亮贴图中的贴图无法并存。

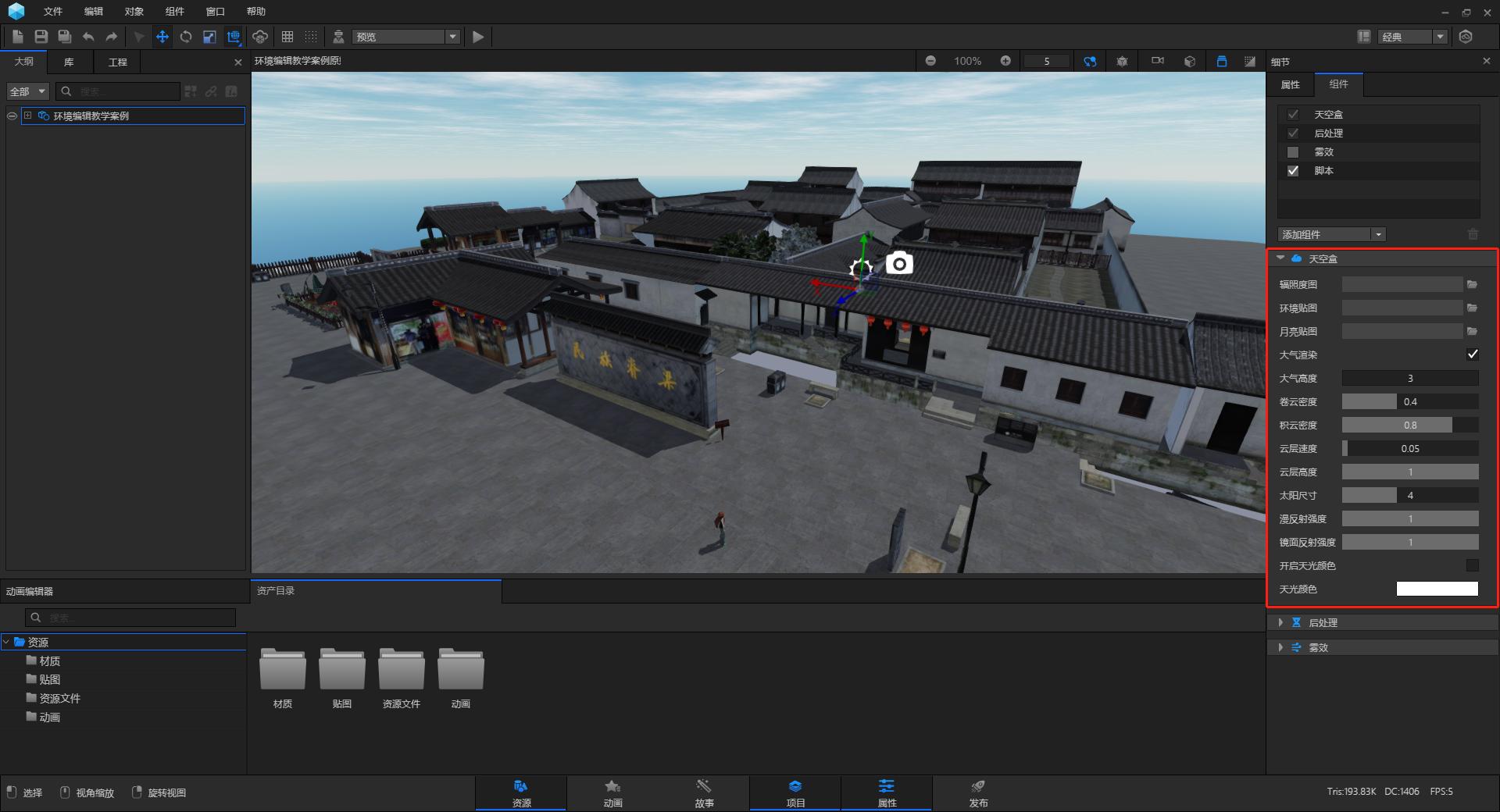

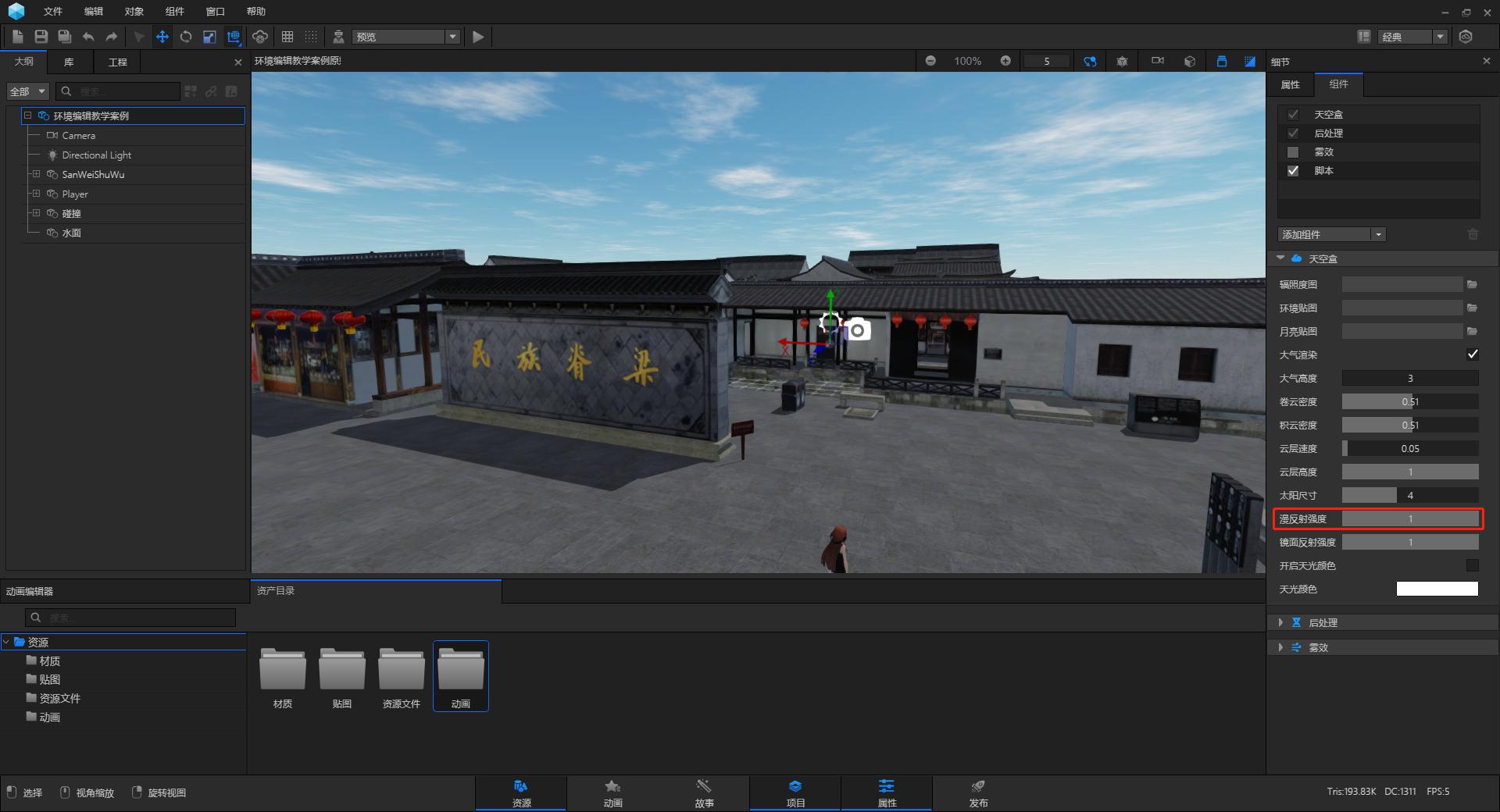

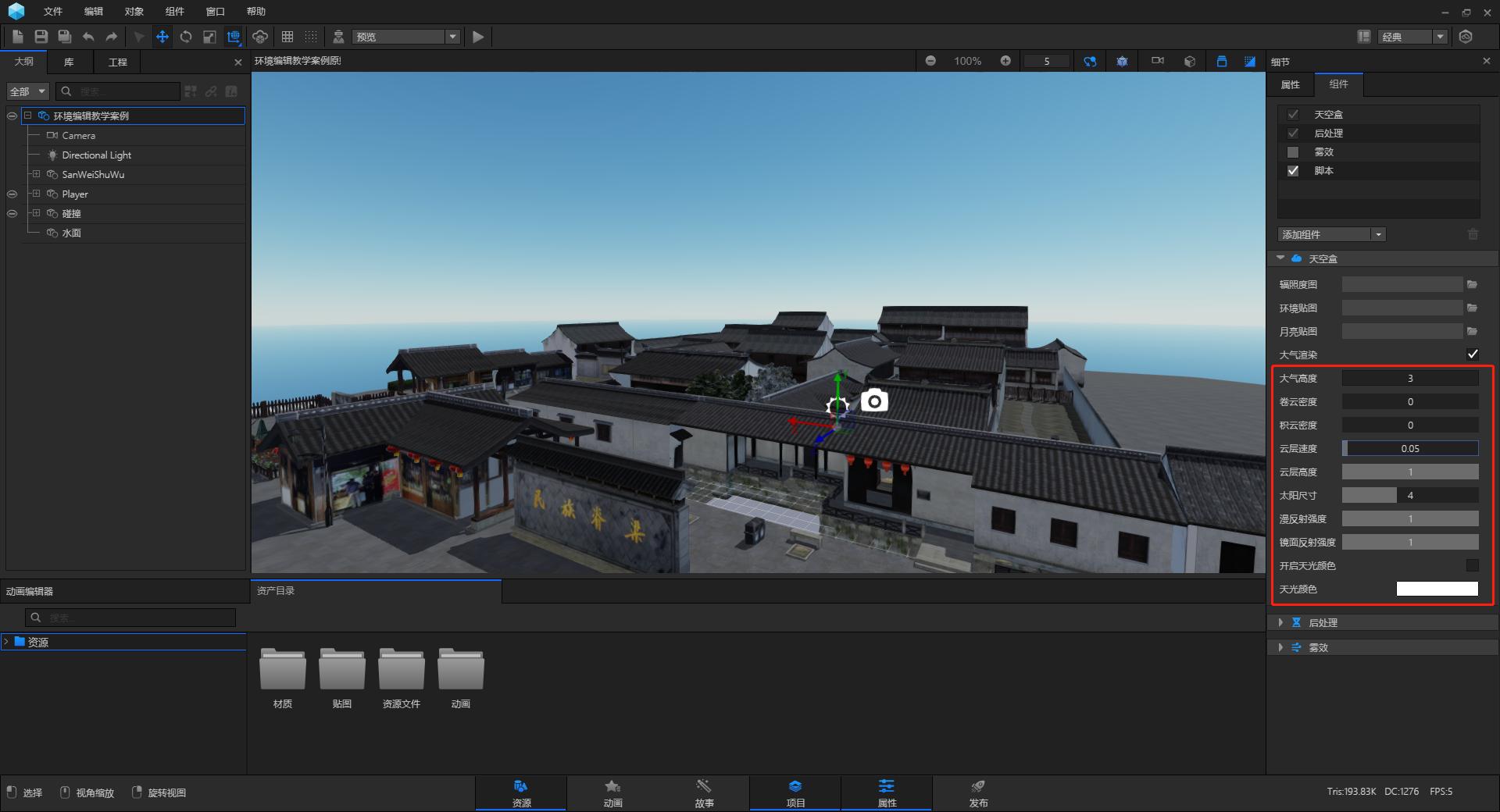

⑤勾选“天空盒”中“大气渲染”，调节卷云密度参数、积云密度参数、云层高度参数、太阳尺寸参数、漫反射强度参数、勾选开启天光颜色——更改颜色。

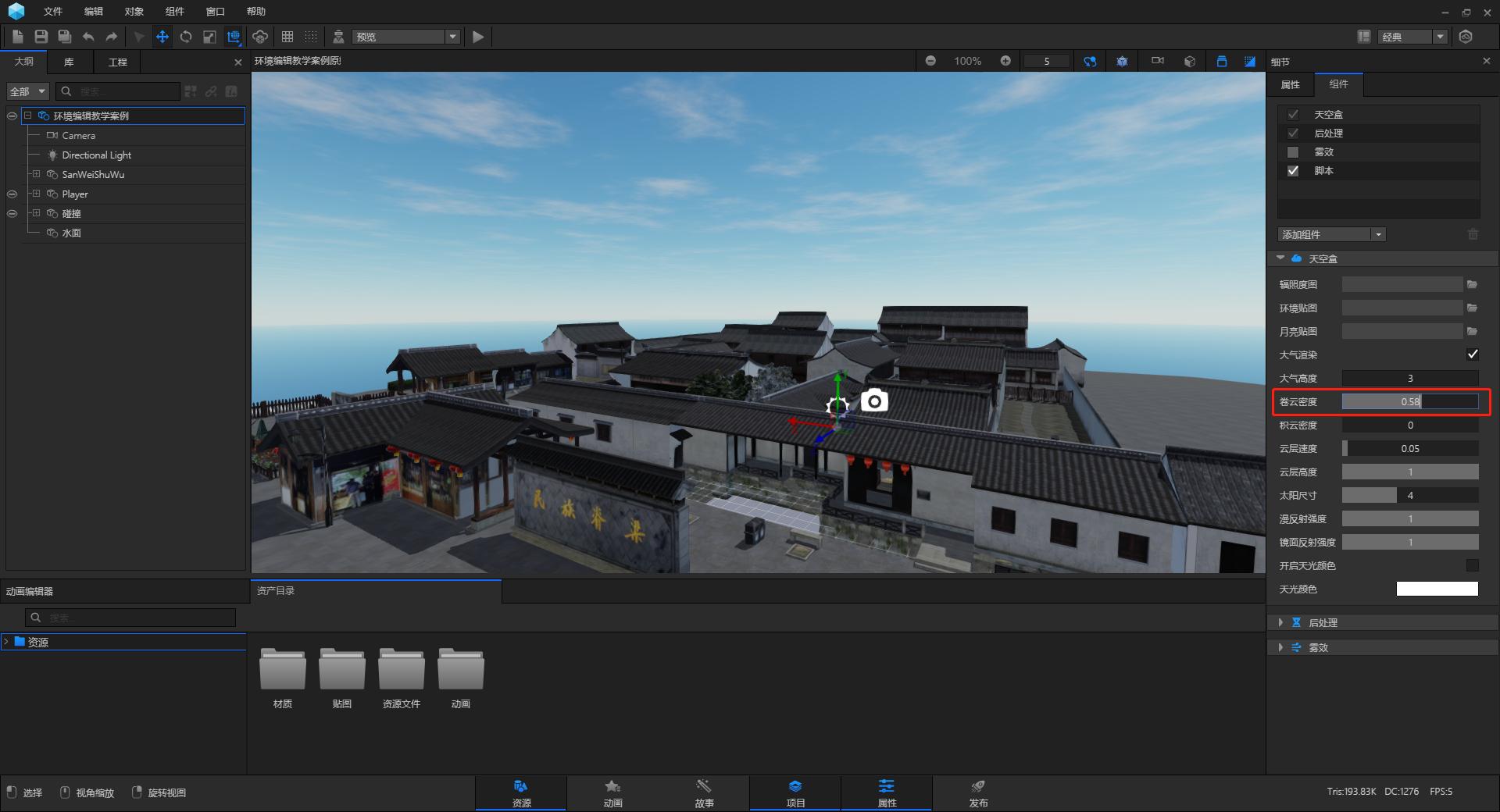

调节卷云密度参数，数值越大，卷云的密度越大。

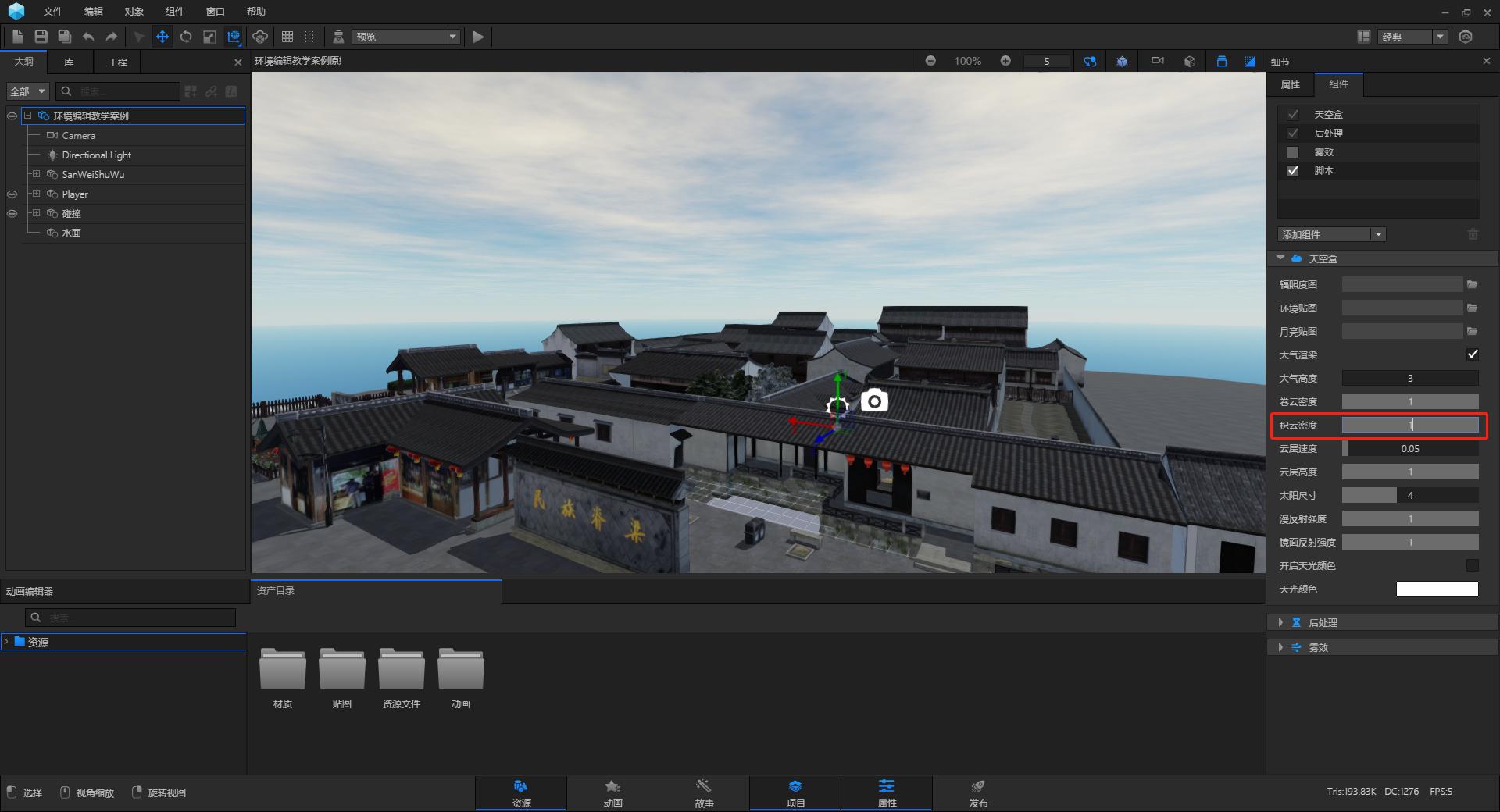

调节积云密度参数，数值越大，积云的密度越大。

调节云层高度参数，数值越大，云层越低，数值越小，云层越高。

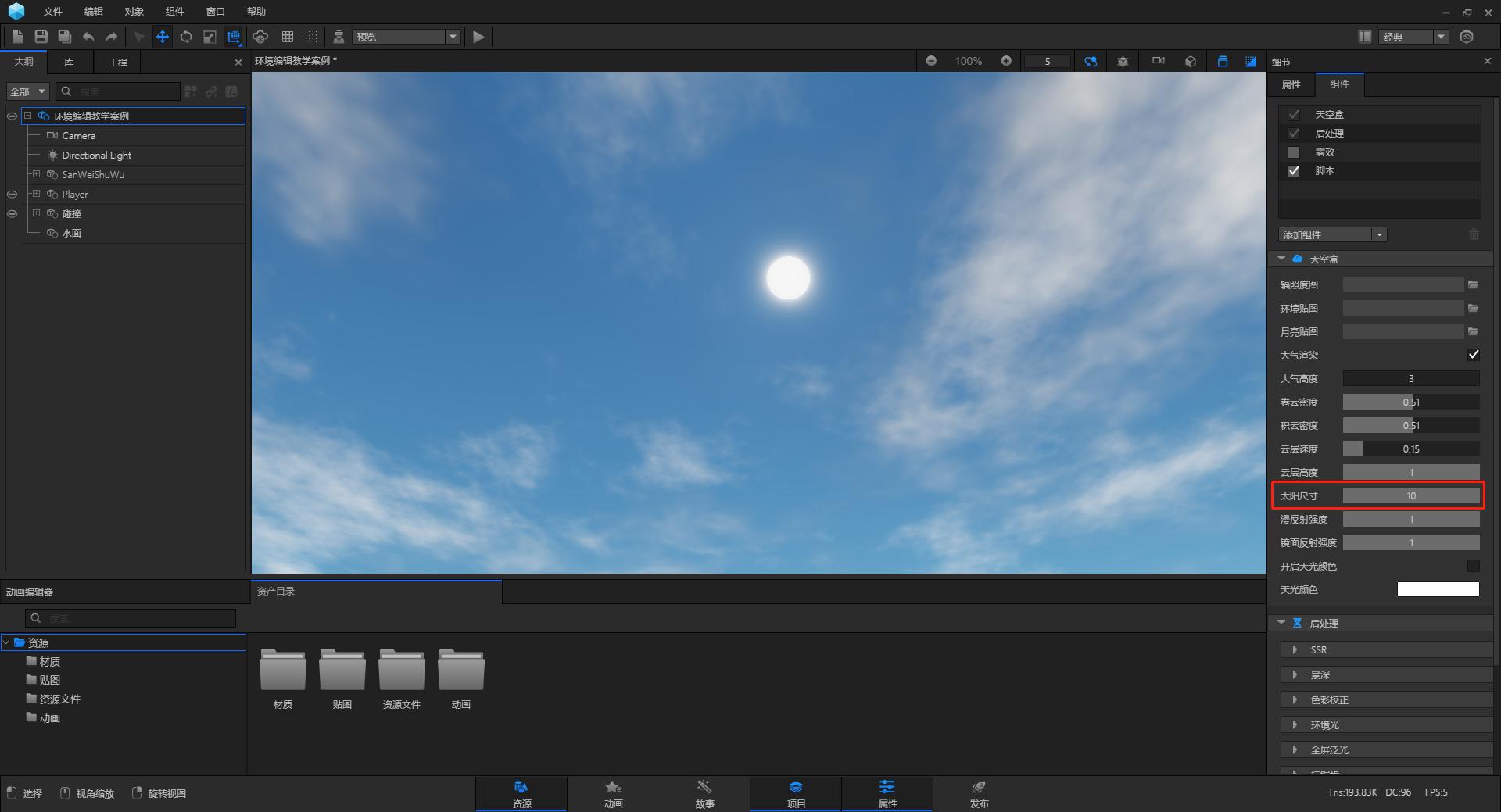

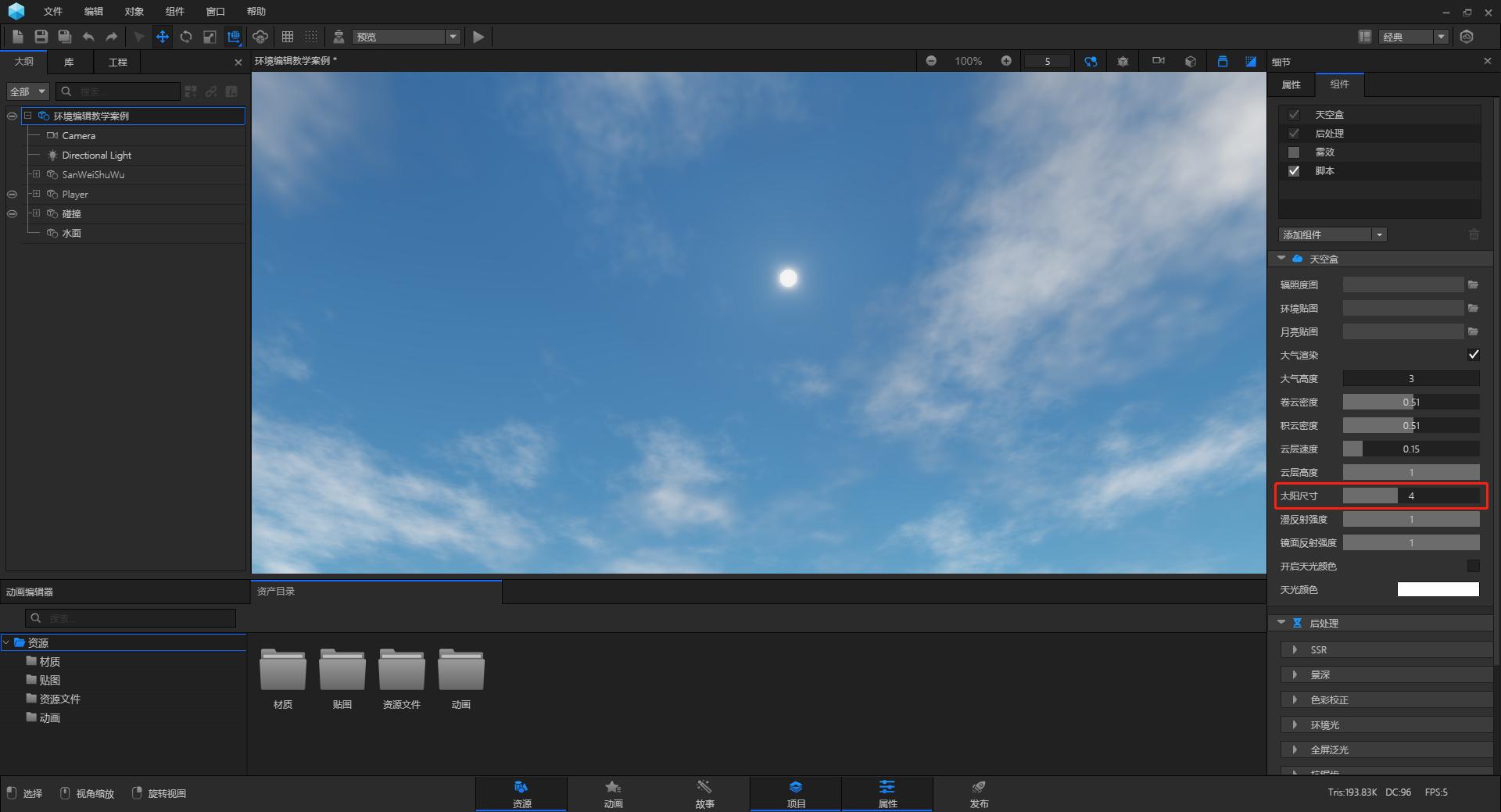

调节太阳尺寸参数，数值越大，太阳尺寸越大。

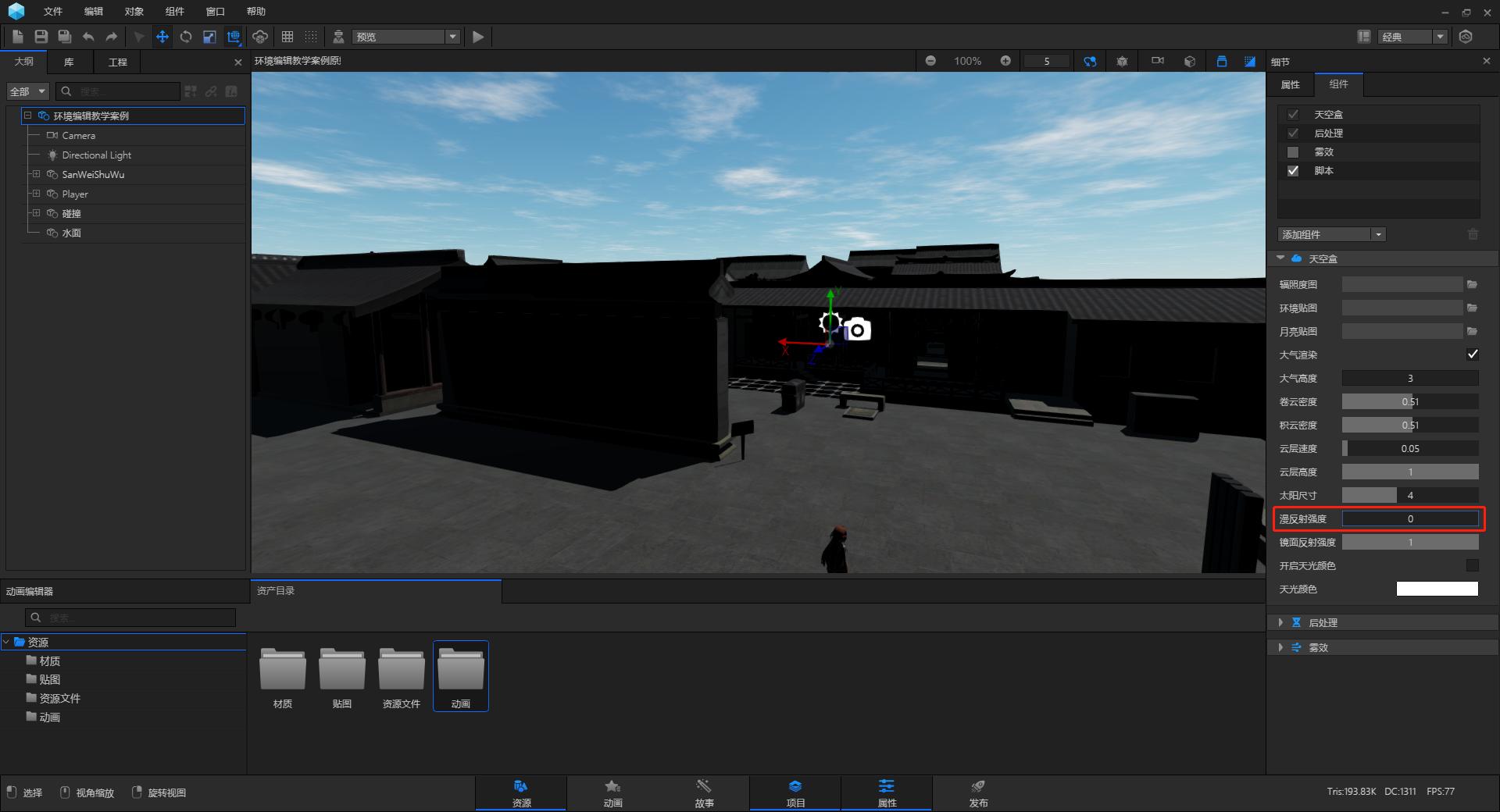

调节漫反射强度参数，数值越小，漫反射越少，环境越暗。

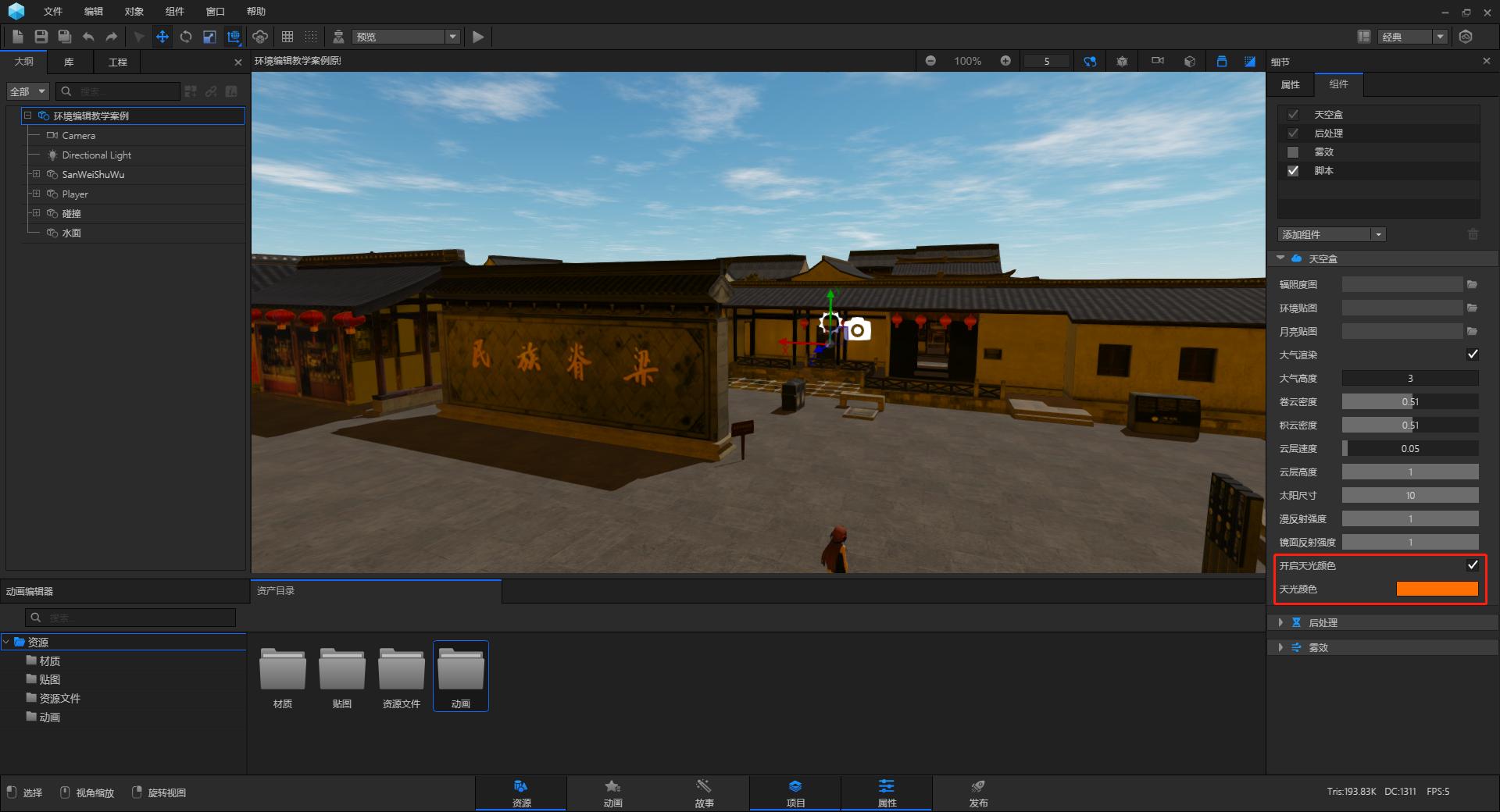

勾选开启天光颜色，才能出现更改颜色的效果。（如橘色）

⑥天空盒效果完成。

3.调节后处理参数。

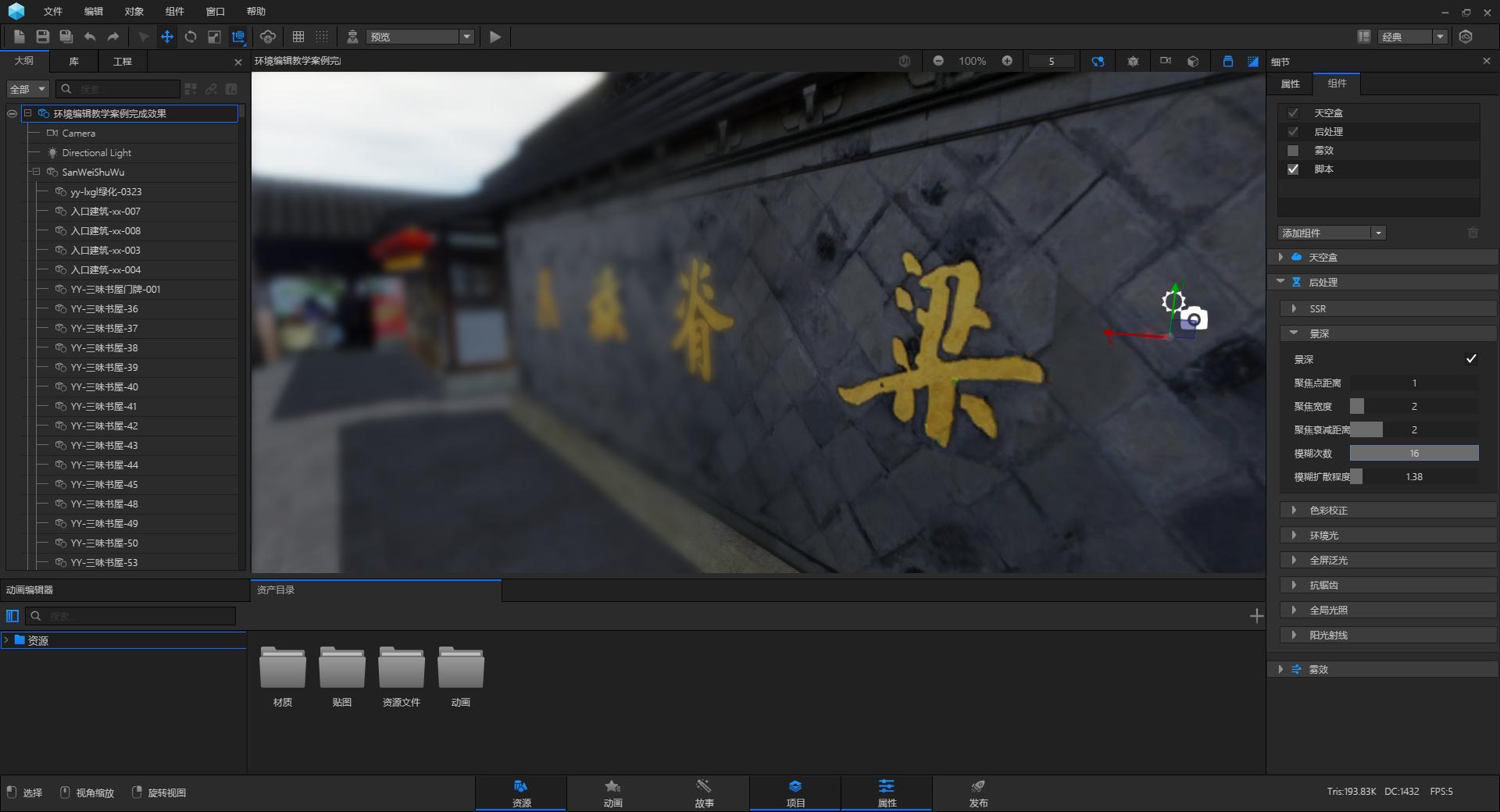

①勾选景深，会出现景深效果。

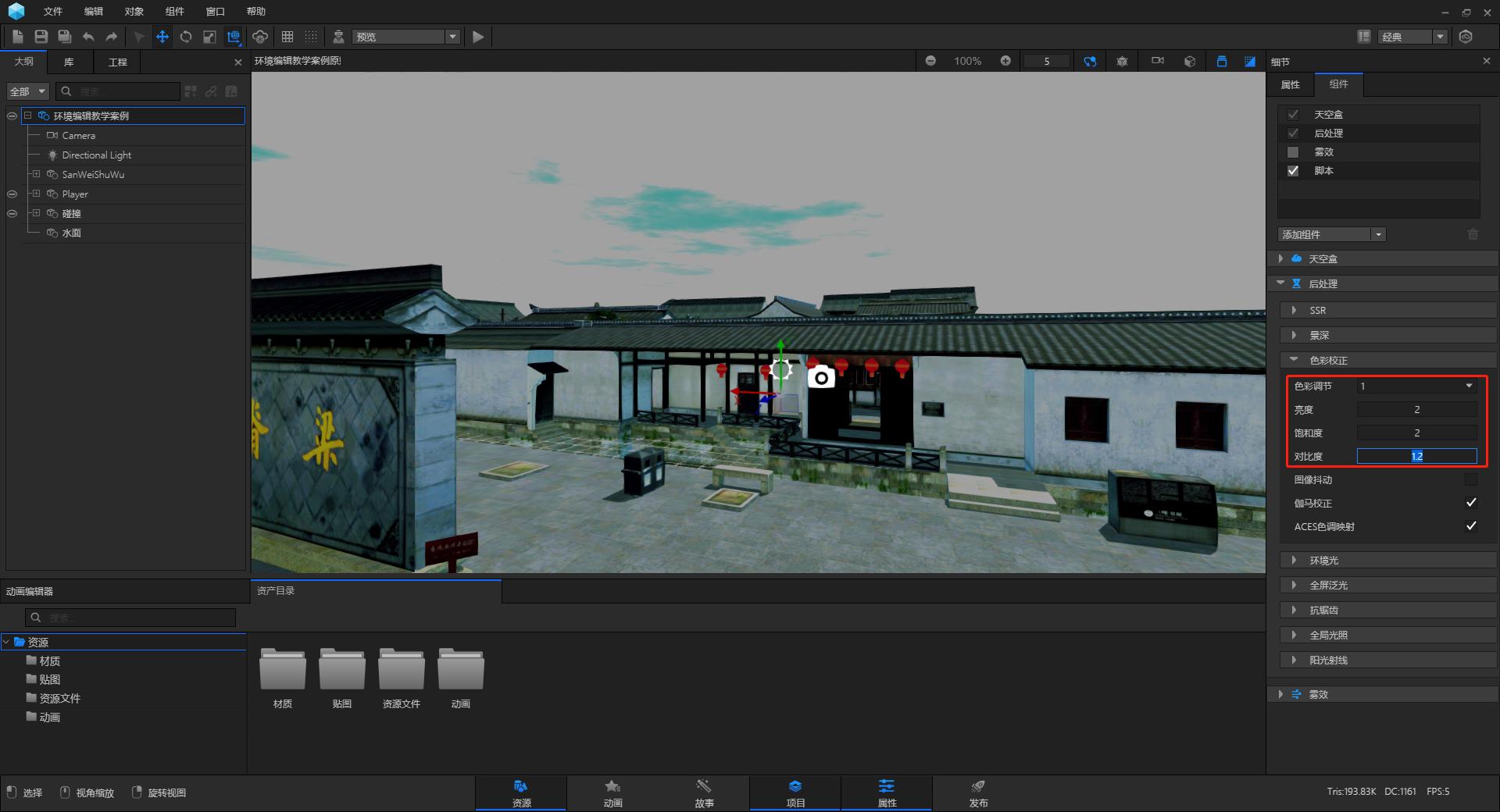

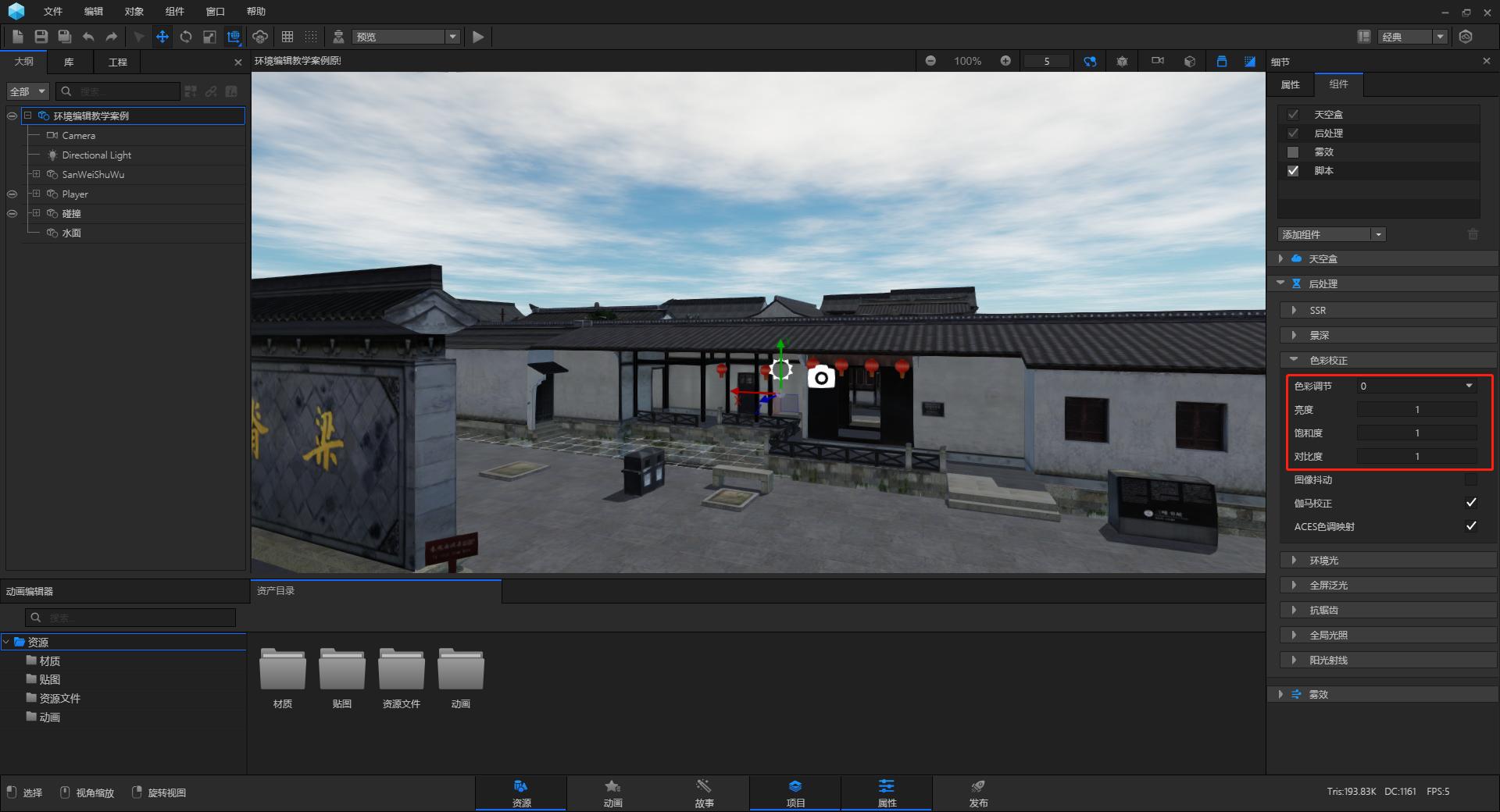

②调节“色彩校正”中色彩调节参数、亮度参数、饱和度参数、对比度参数。

选择不同模式的色彩调节。默认模式为0即没有进行色彩调节，有½/¾四种不同模式，可以根据实际情况进行选择。

调节亮度参数，数值越大，画面的明亮程度越大。

调节饱和度参数，数值越大，画面色彩的鲜艳程度越大。

调节对比度参数，数值越大，图像中明暗区域最亮的白和最暗的黑之间对比越大。

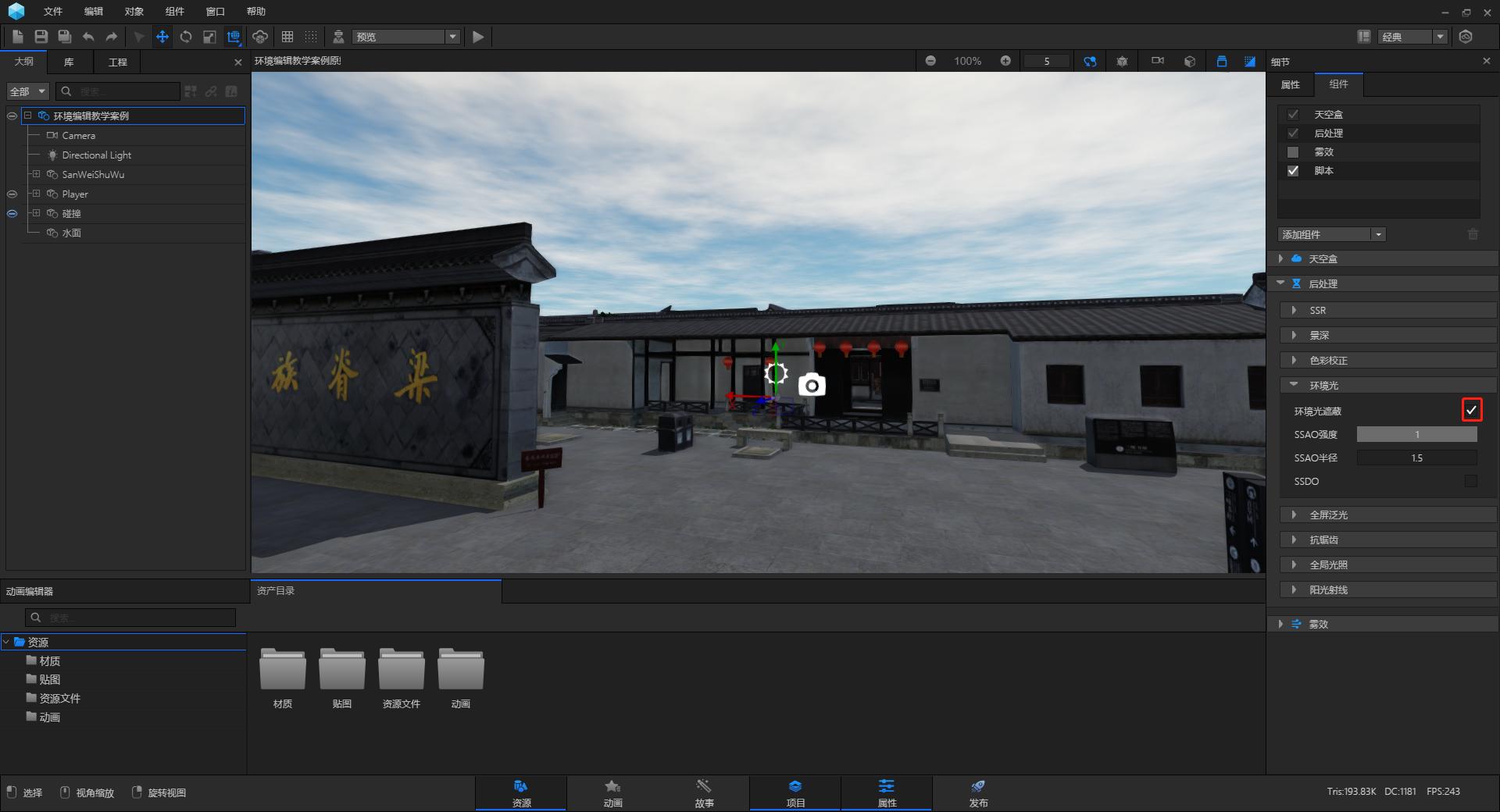

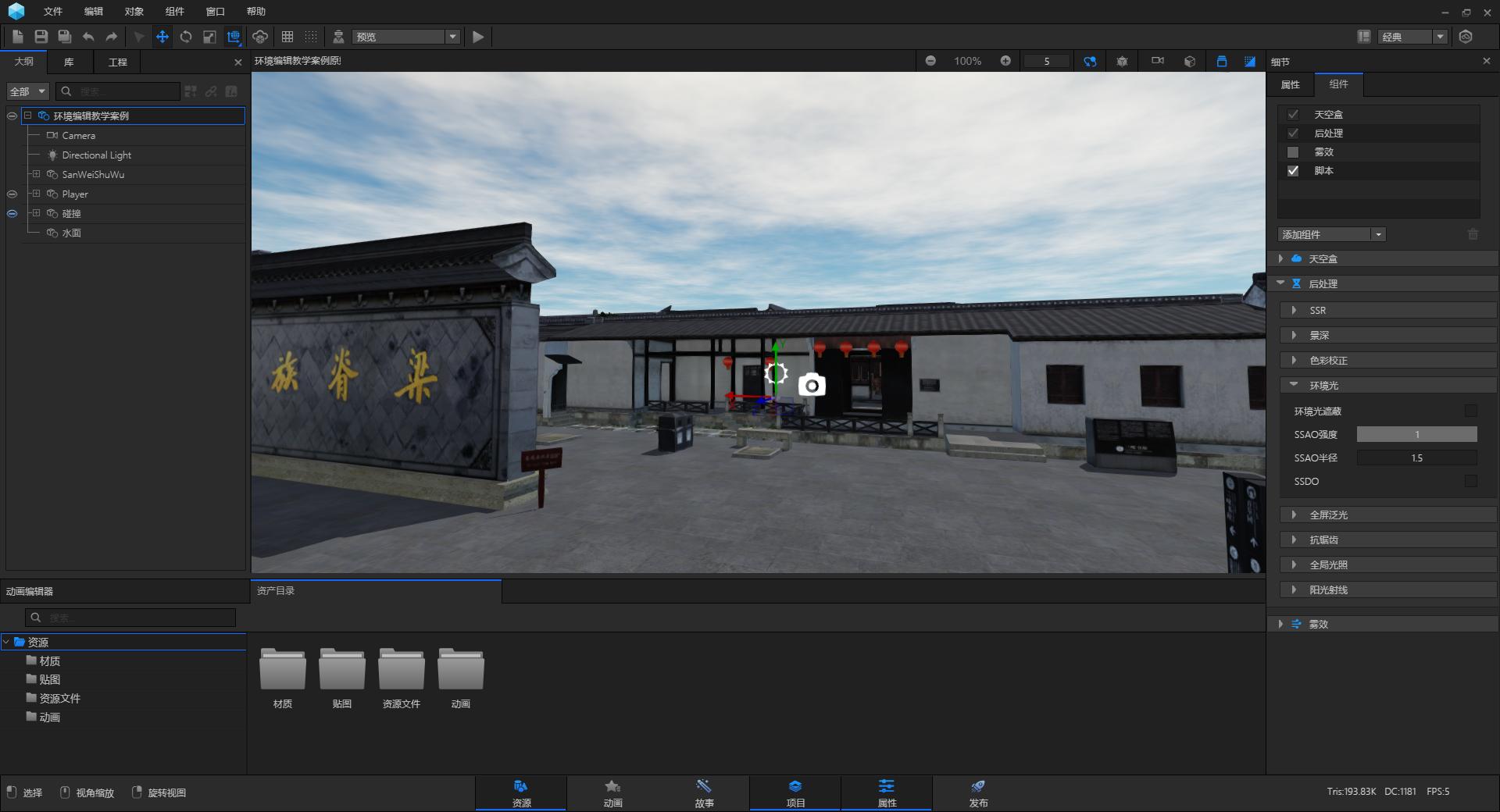

③在“环境光”中勾选环境光遮蔽，可以增强阴影效果，让渲染效果更加真实。

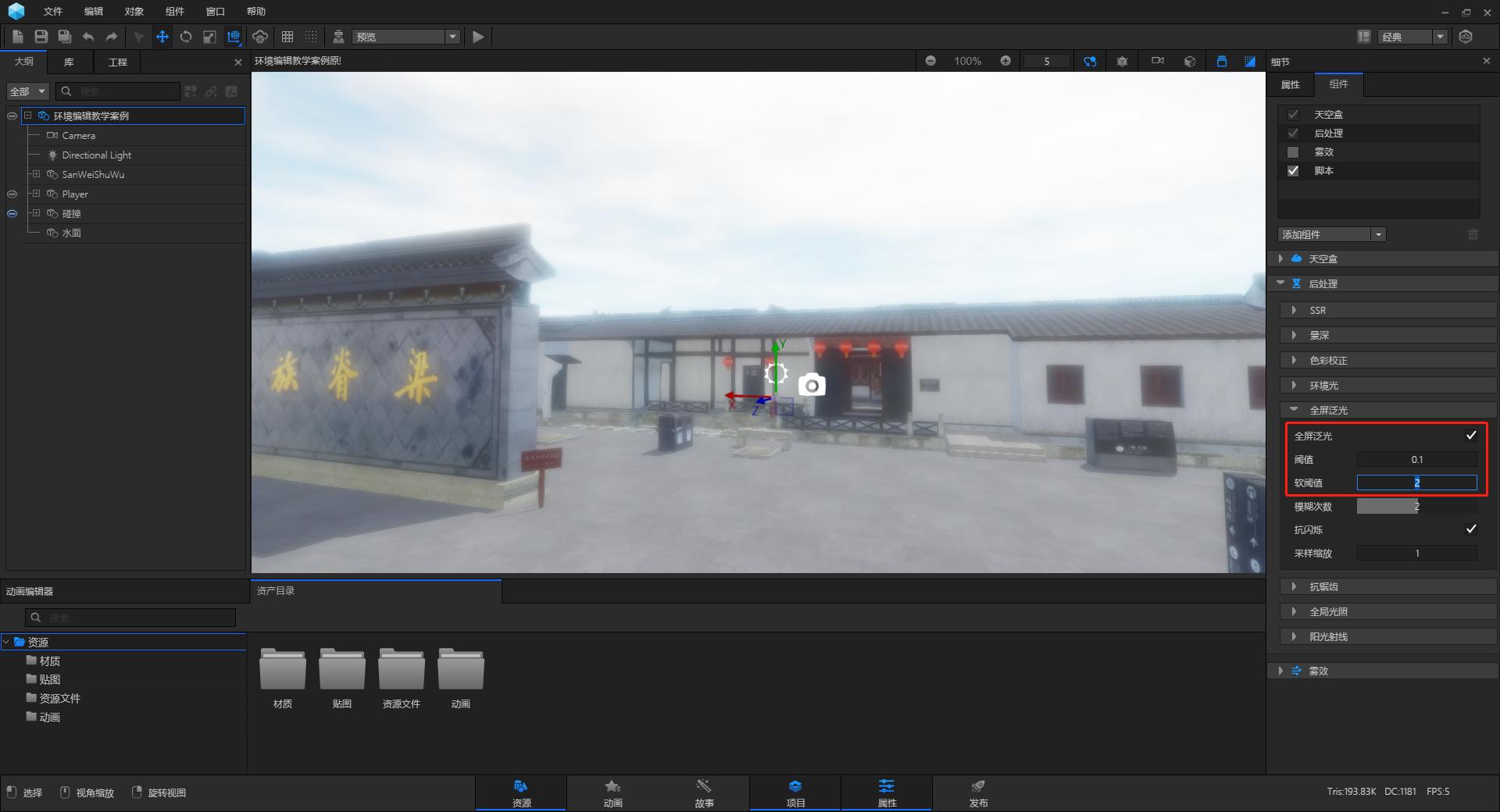

④在“全屏泛光”中勾选全屏泛光，为了让效果更明显，调节阈值参数和软阈值参数。

调节阈值参数，数值越小，泛光效果越明显。

调节软阈值参数，数值越大，泛光光线覆盖面越多。

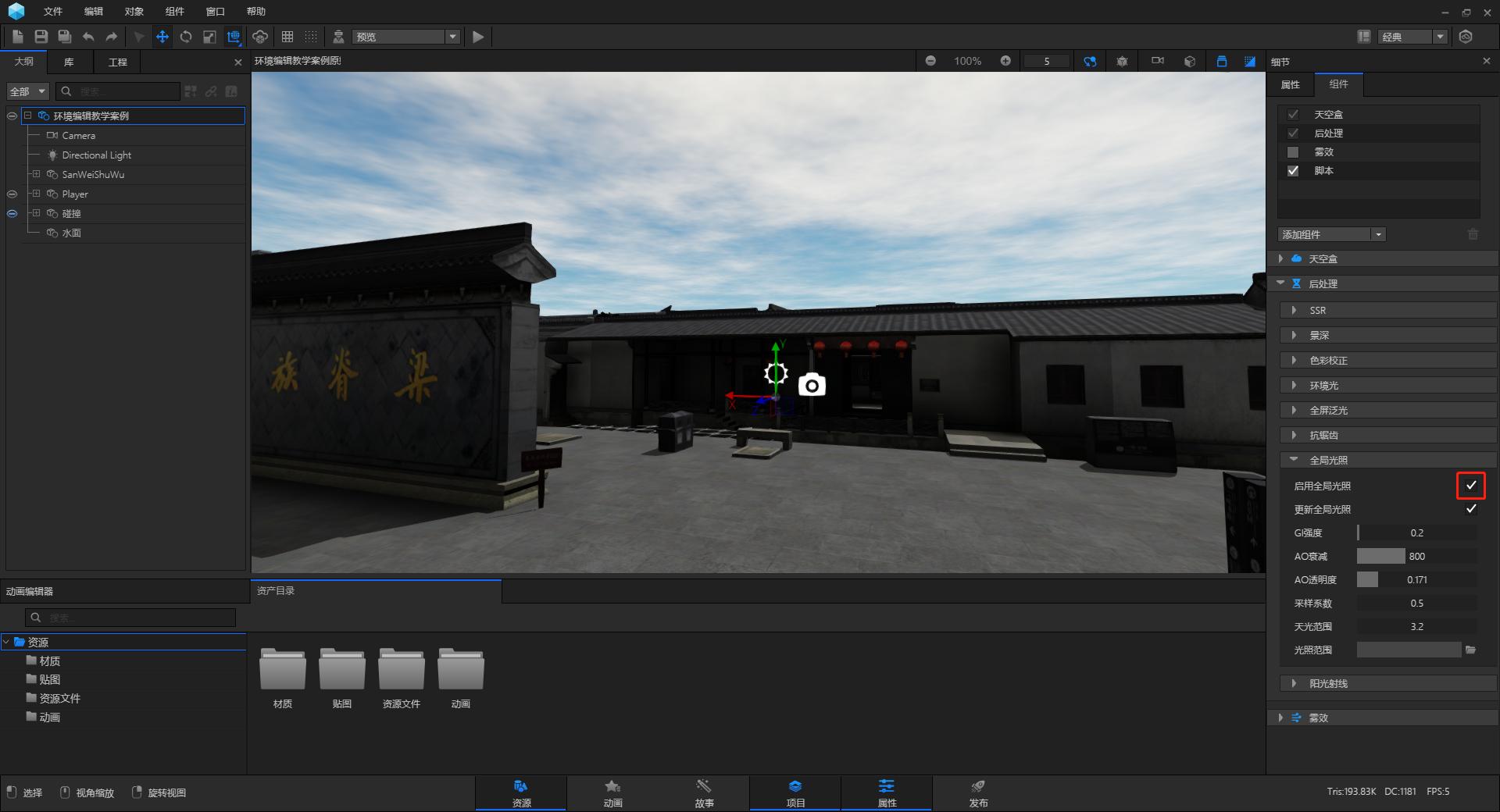

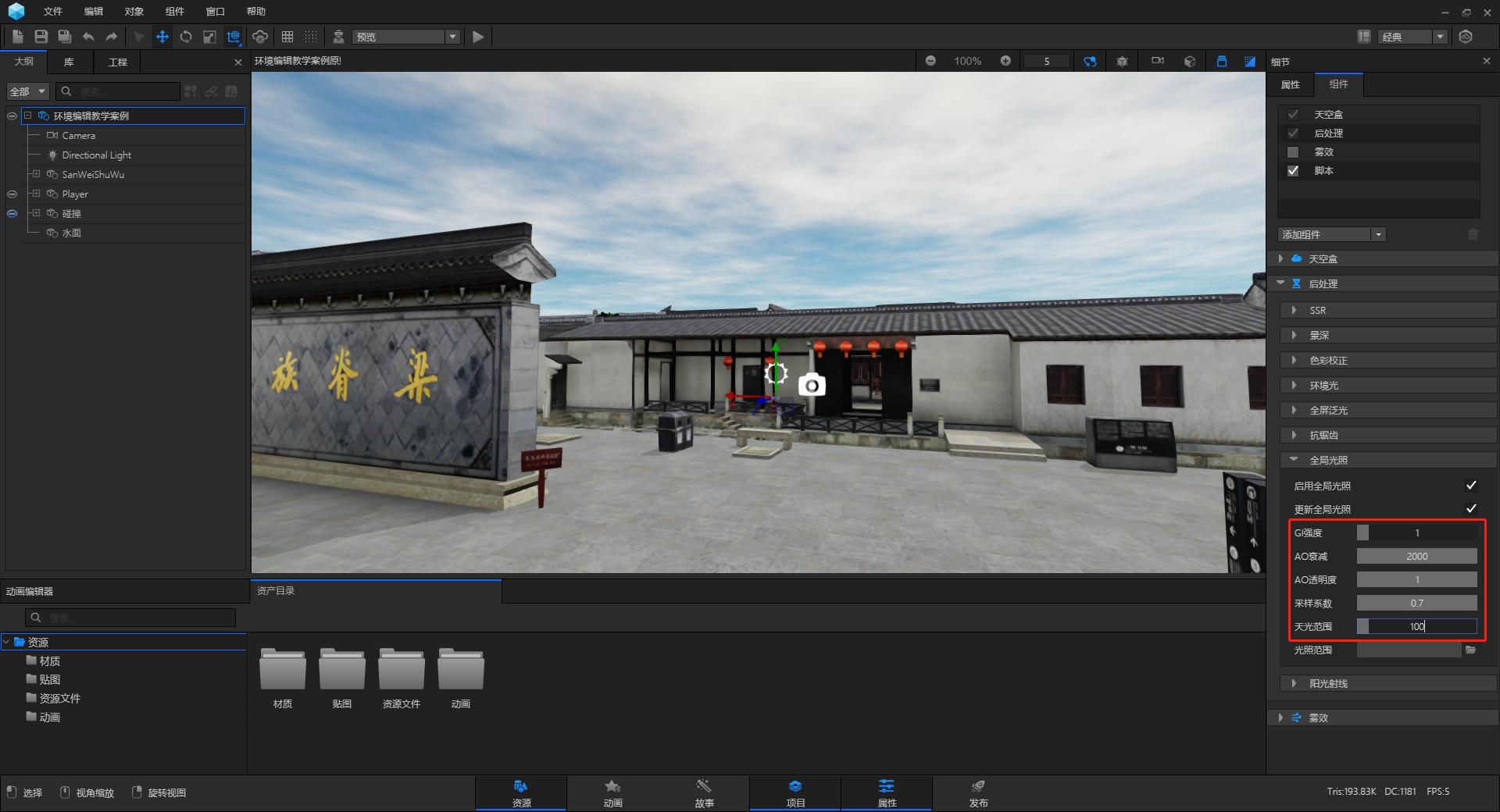

⑤在“全局光照”中勾选全局光照，场景中阴影程度更高，调节GI强度参数、AO衰减参数、AO透明度参数、采样系数参数、天光范围参数。

调节GI强度参数，数值越大，全局光照的强度越大。

调节AO衰减参数，数值越大，AO的细节表现越多。

调节AO透明度参数，数值越大，AO的细节表现越多。

调节采样系数参数，数值越大，采样的步径距离越大。

调节天光范围参数，数值越大，天光范围越大。

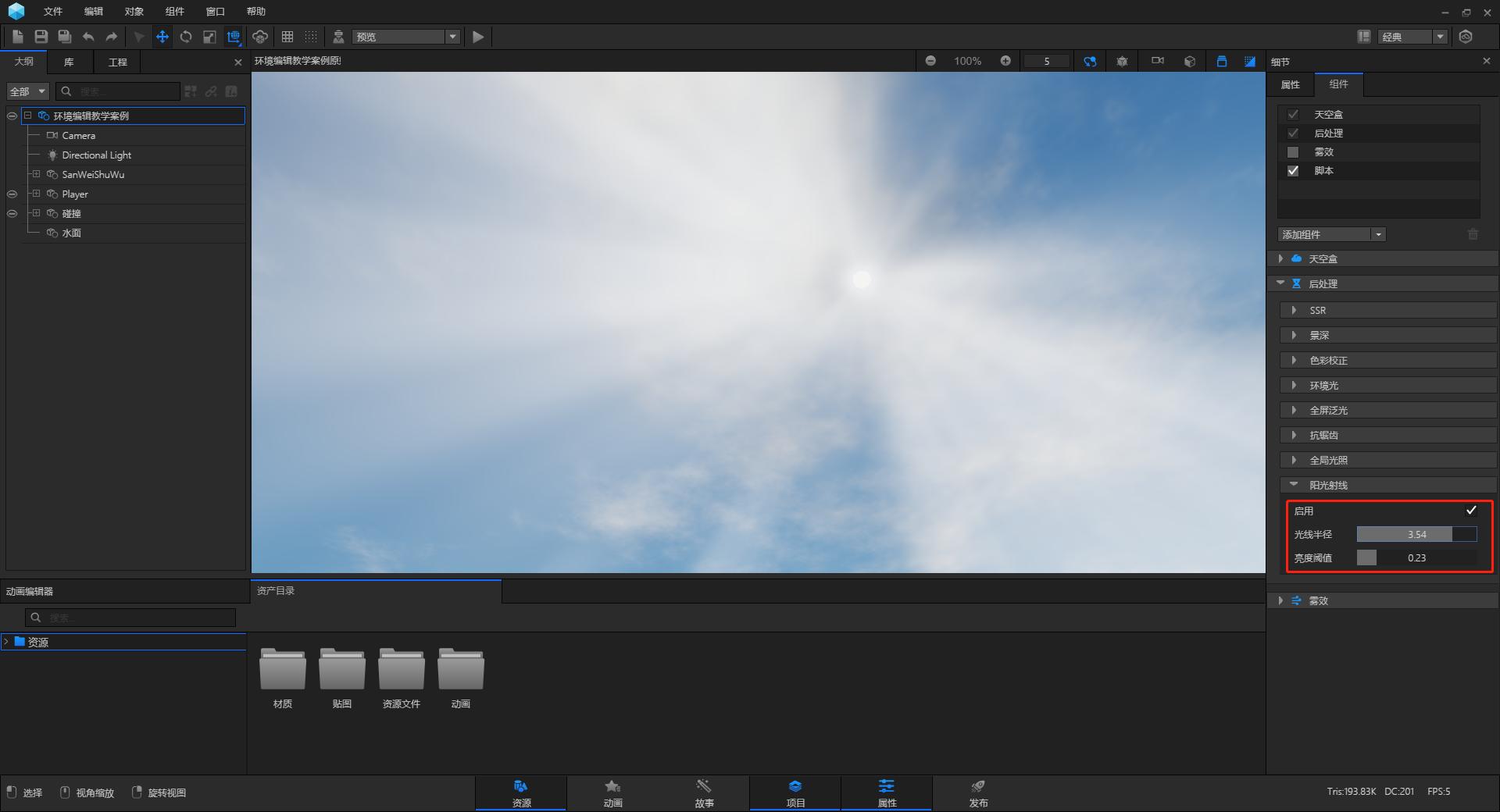

⑥在“阳光射线”中勾选启用，调节光线半径参数和亮度阈值参数。

调节光纤参数，数值越大，太阳光光线半径越大。

调节亮度阈值，数值越大，过滤的亮度越多，光线散射范围越小。

⑦后处理效果完成。

4.调节雾效参数。

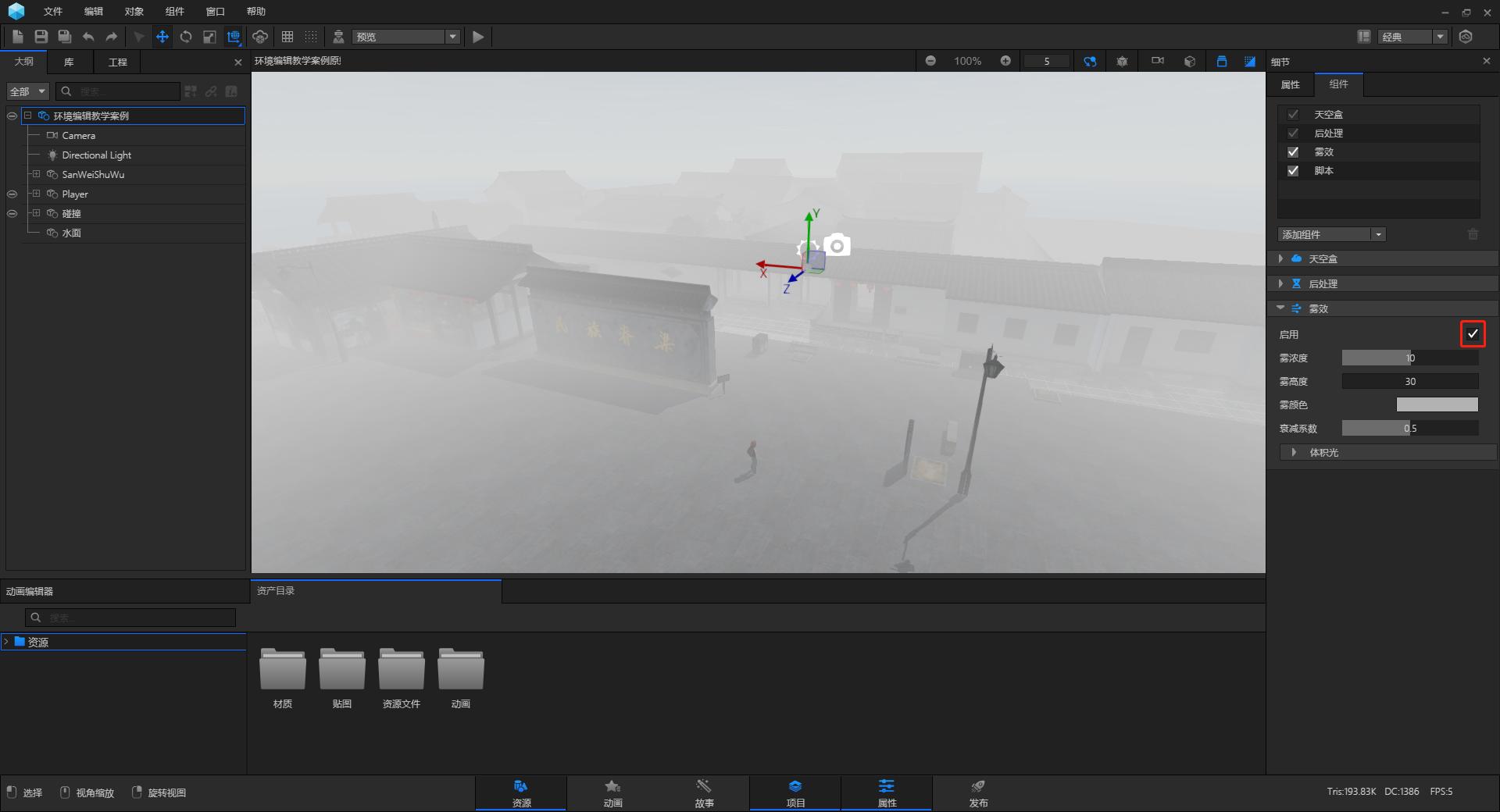

①在“雾效”中勾选启用。

②雾效效果完成。

5.调节气象参数。

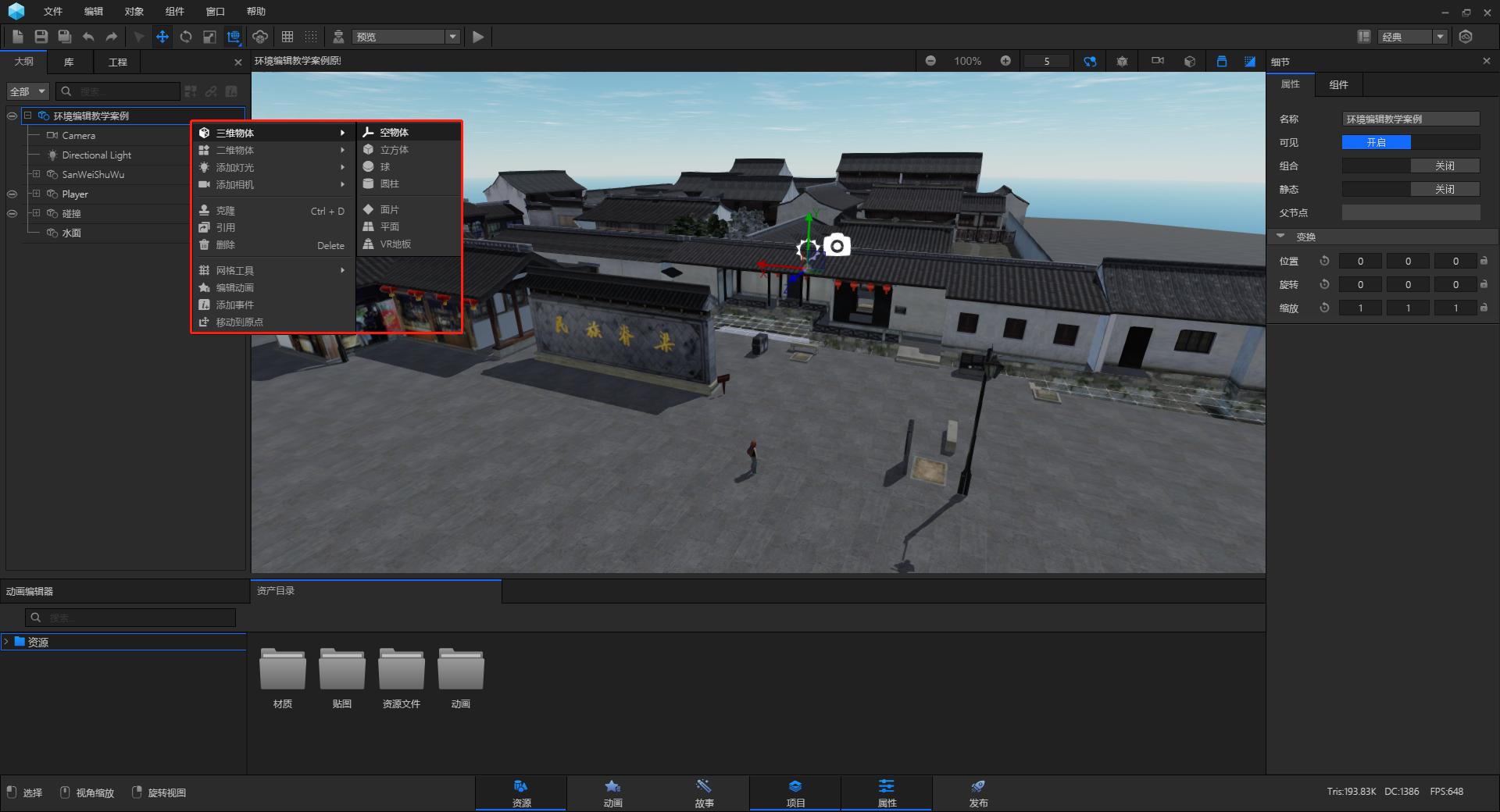

①创建一个新的空物体。

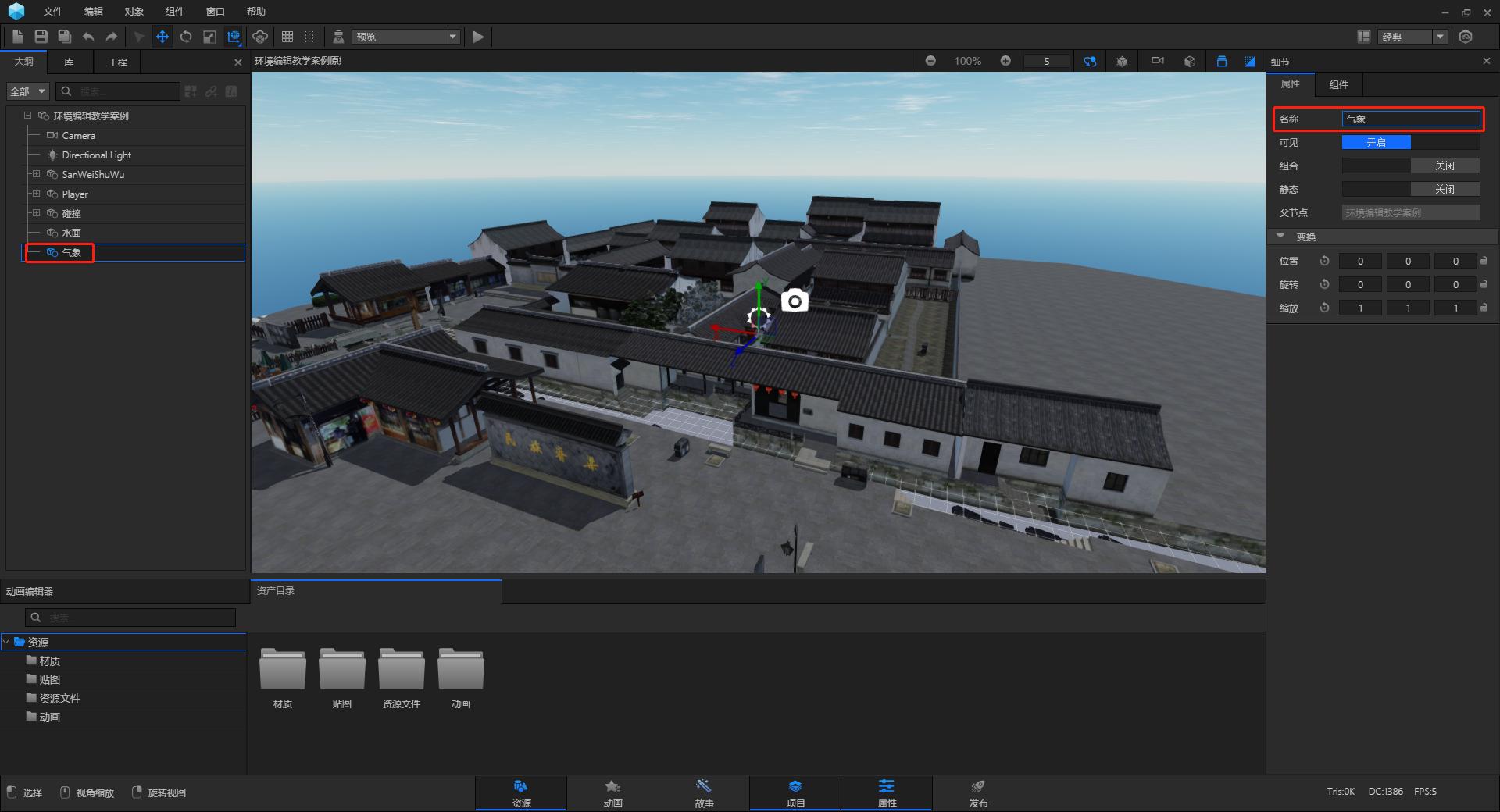

②为了方便分辨，在“属性＞名称”处更改空物体的名字——气象。

③选择空物体“气象”，在“组件＞特效”中赋予它气象参数。

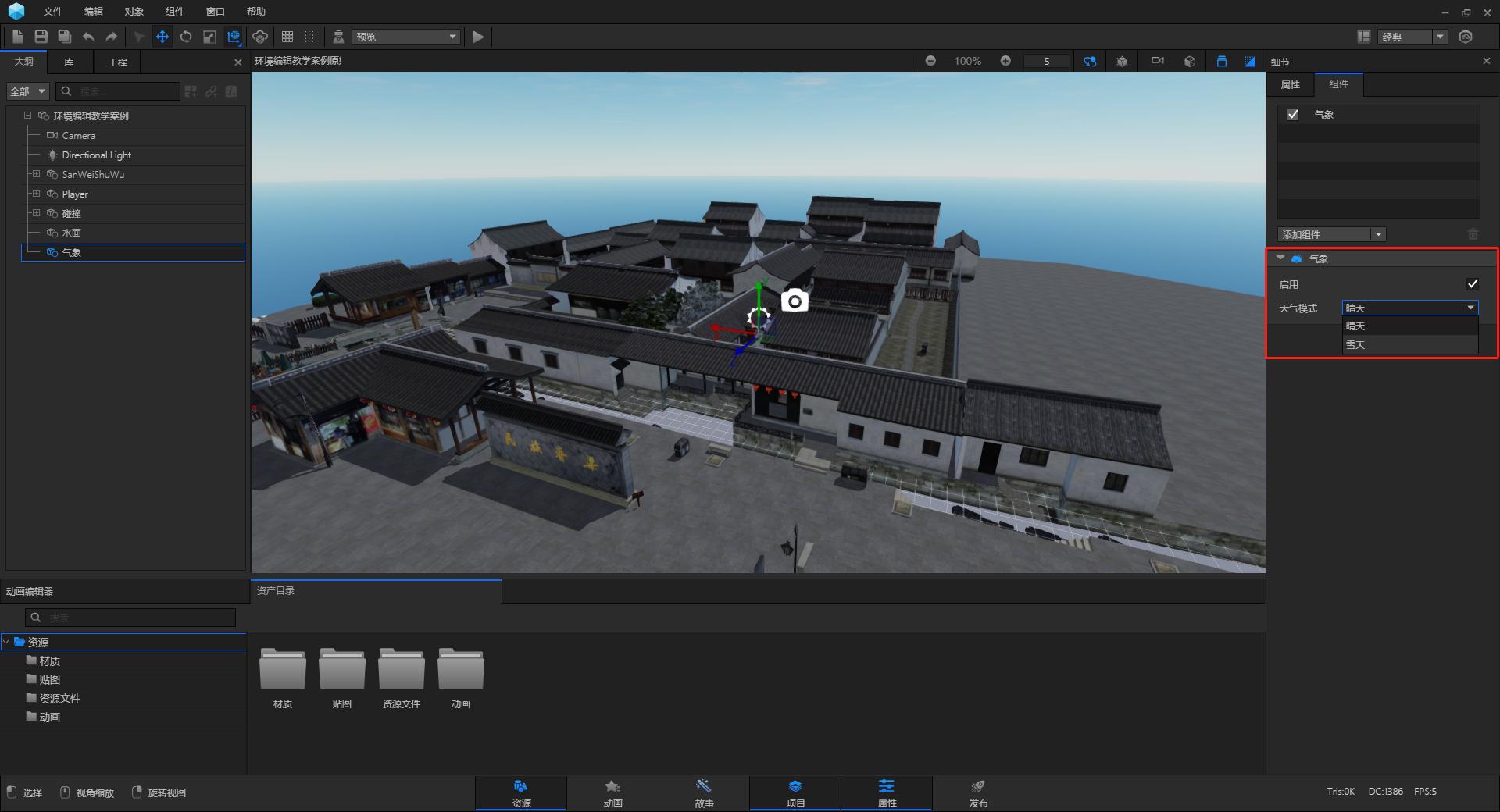

④在细节栏“组件＞气象”中勾选启用，选择天气模式。

⑤例如选择“雪天”，不下雪的效果如下。

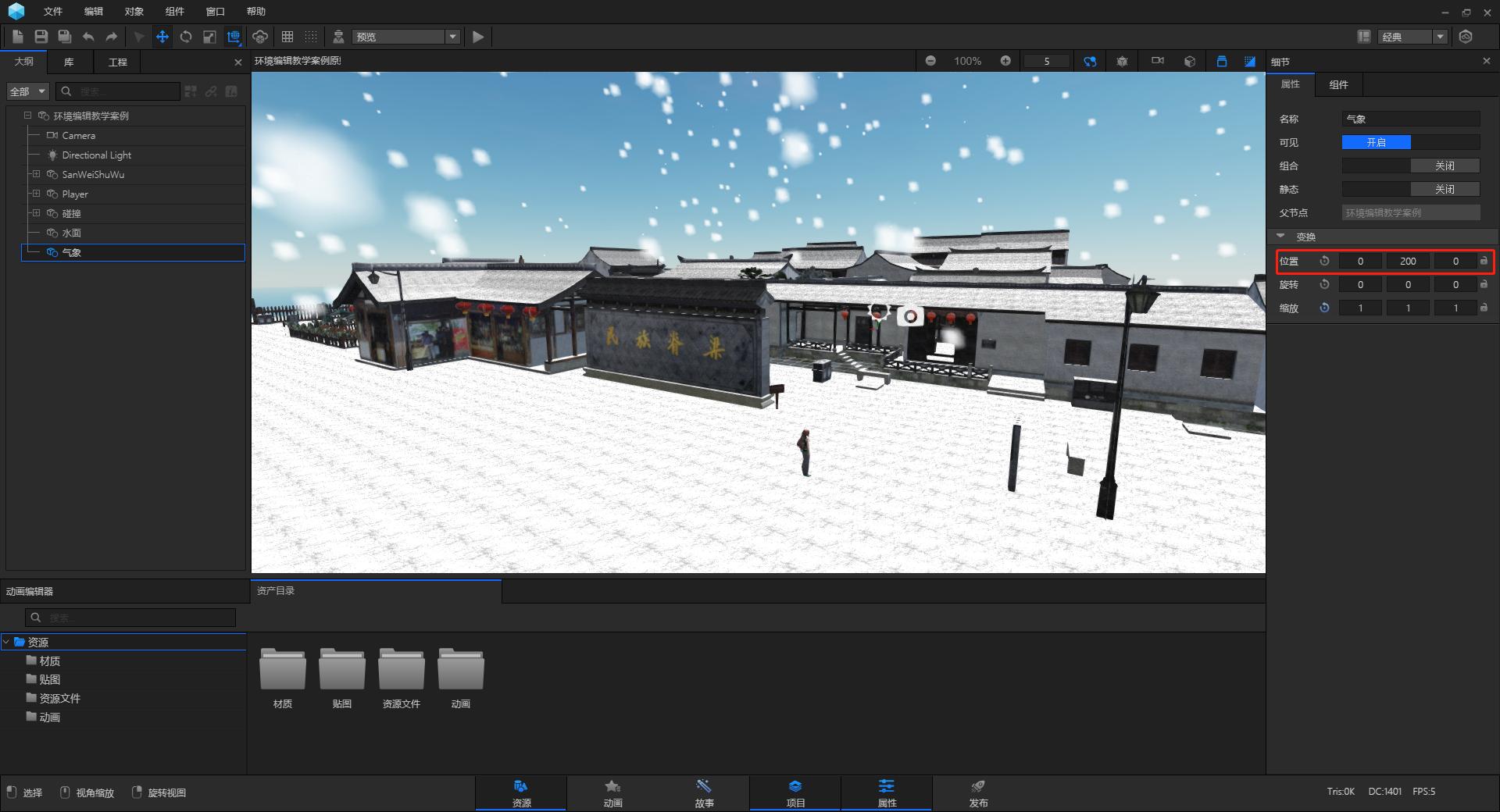

⑥将空物体“气象”的“属性＞变换＞位置”向上移动“200单位”，出现下雪效果。

⑦气象效果完成。

6.调节水面参数

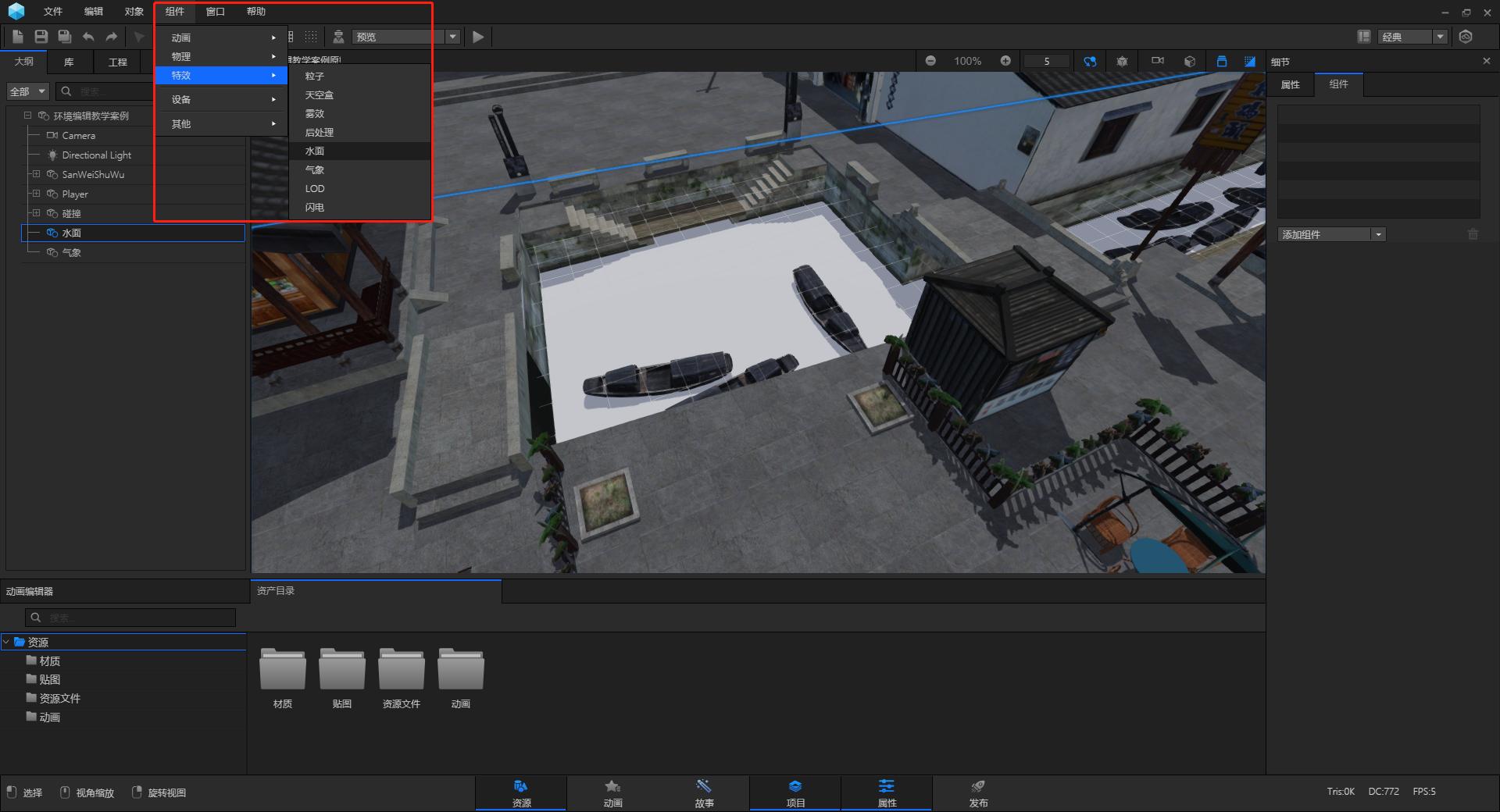

①选择水面模型，在“组件＞特效”中赋予它水面参数。

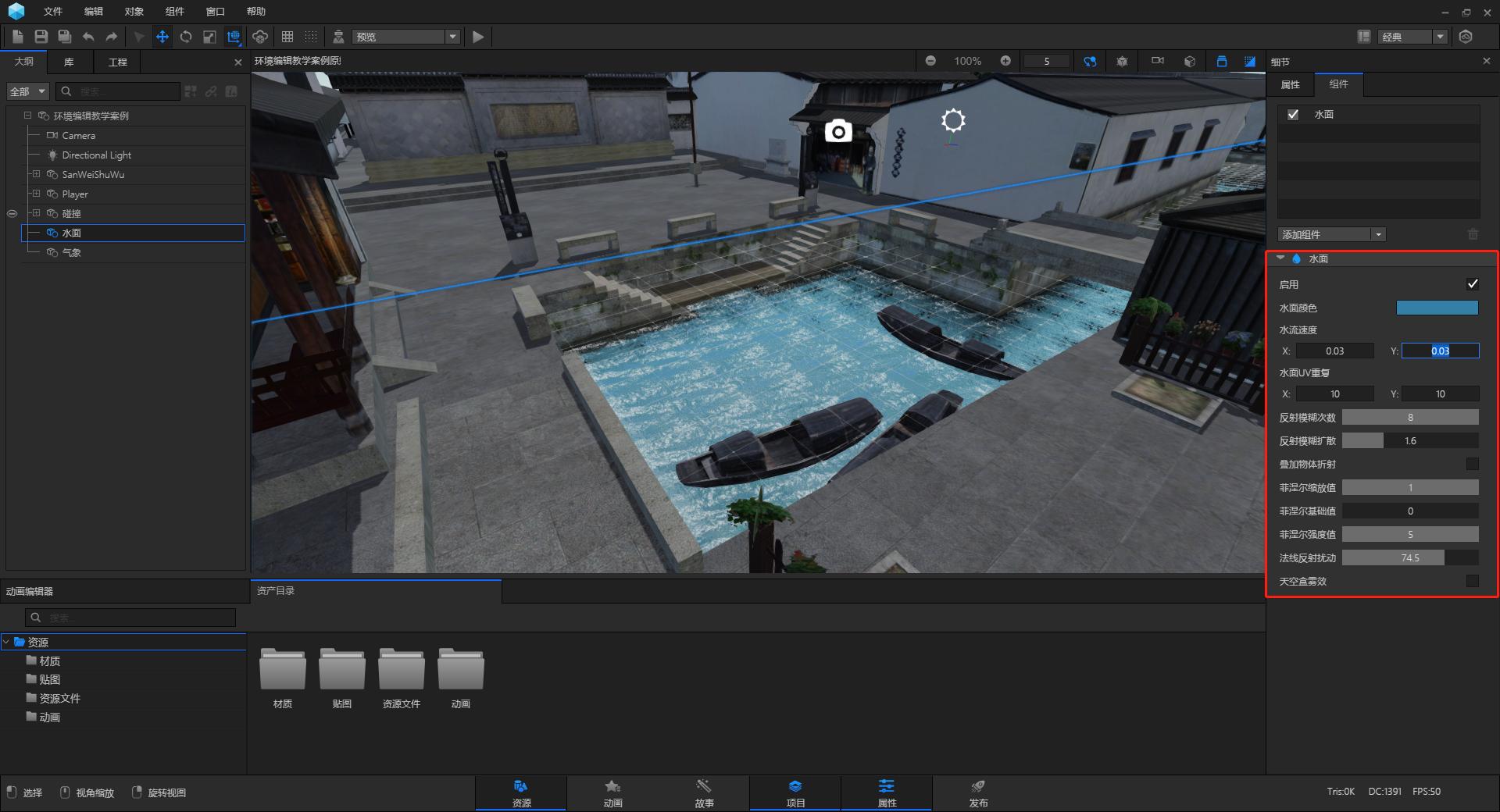

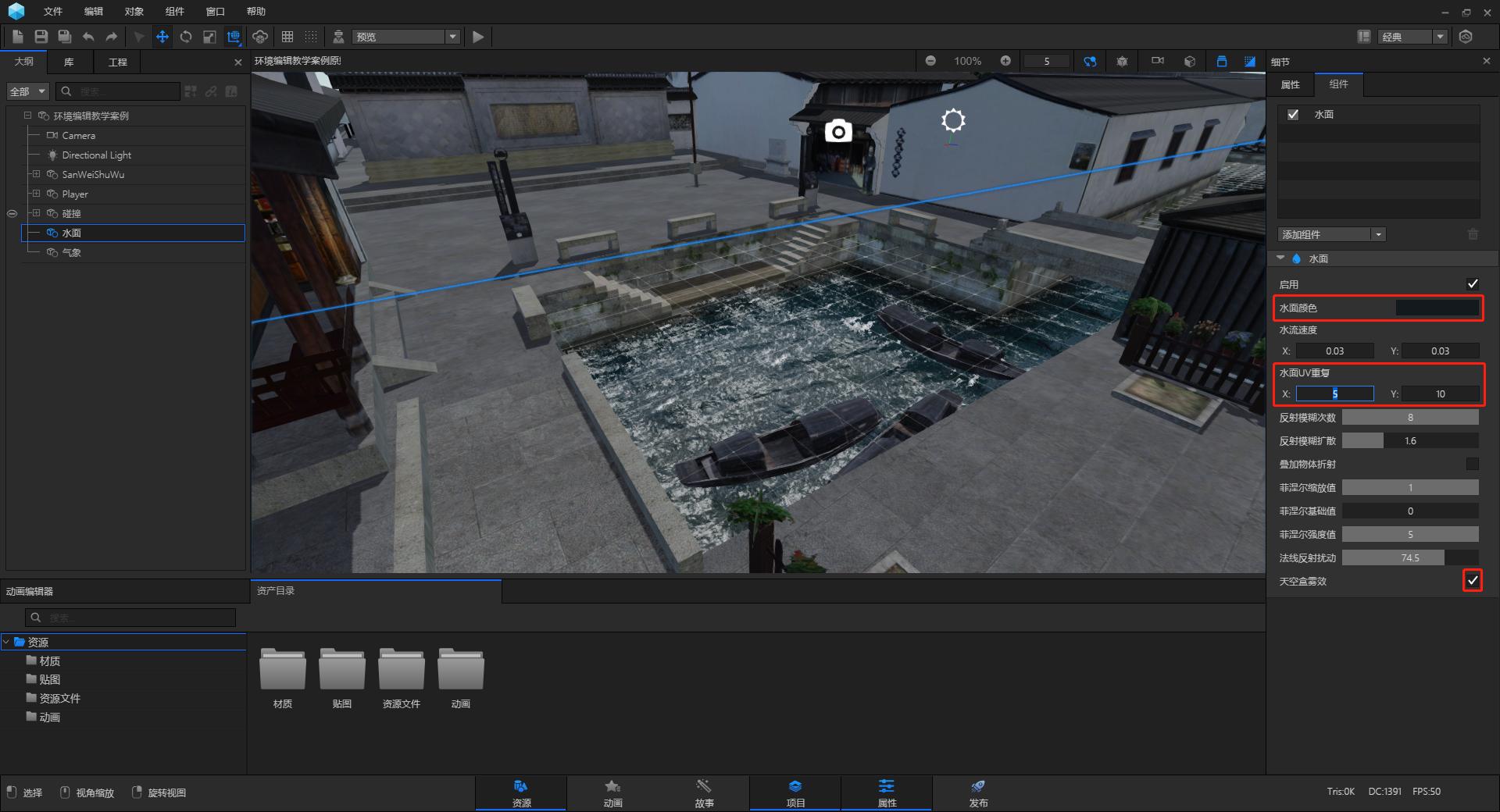

②在细节栏“组件＞水面”中更改水面颜色，勾选天空盒雾效，效果如下。

③水面效果完成。

（二）粒子特效实例¶

以新建一个场景为例，进行粒子编辑特效示范。

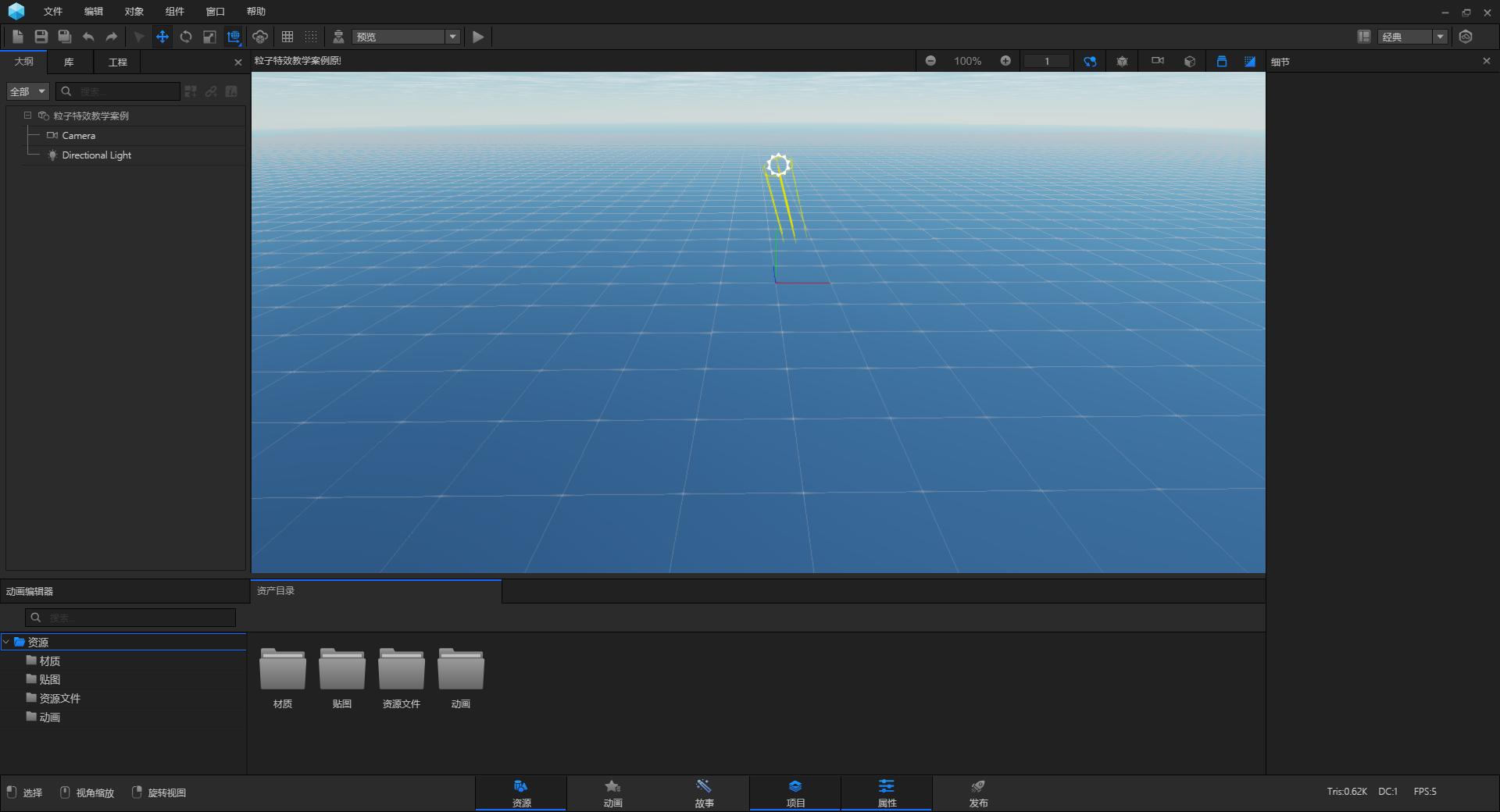

1.新建一个场景。

2.制作火焰粒子。

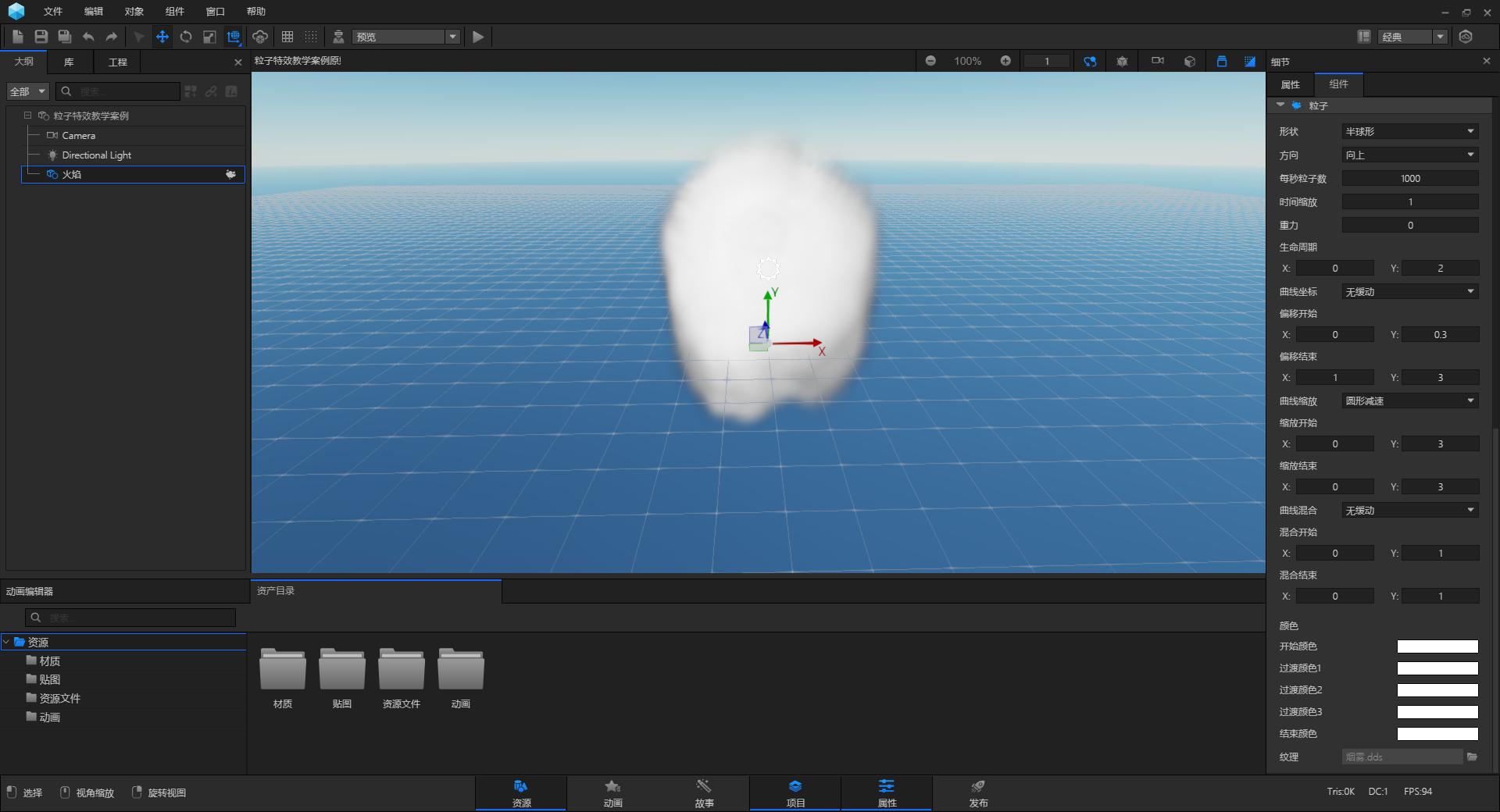

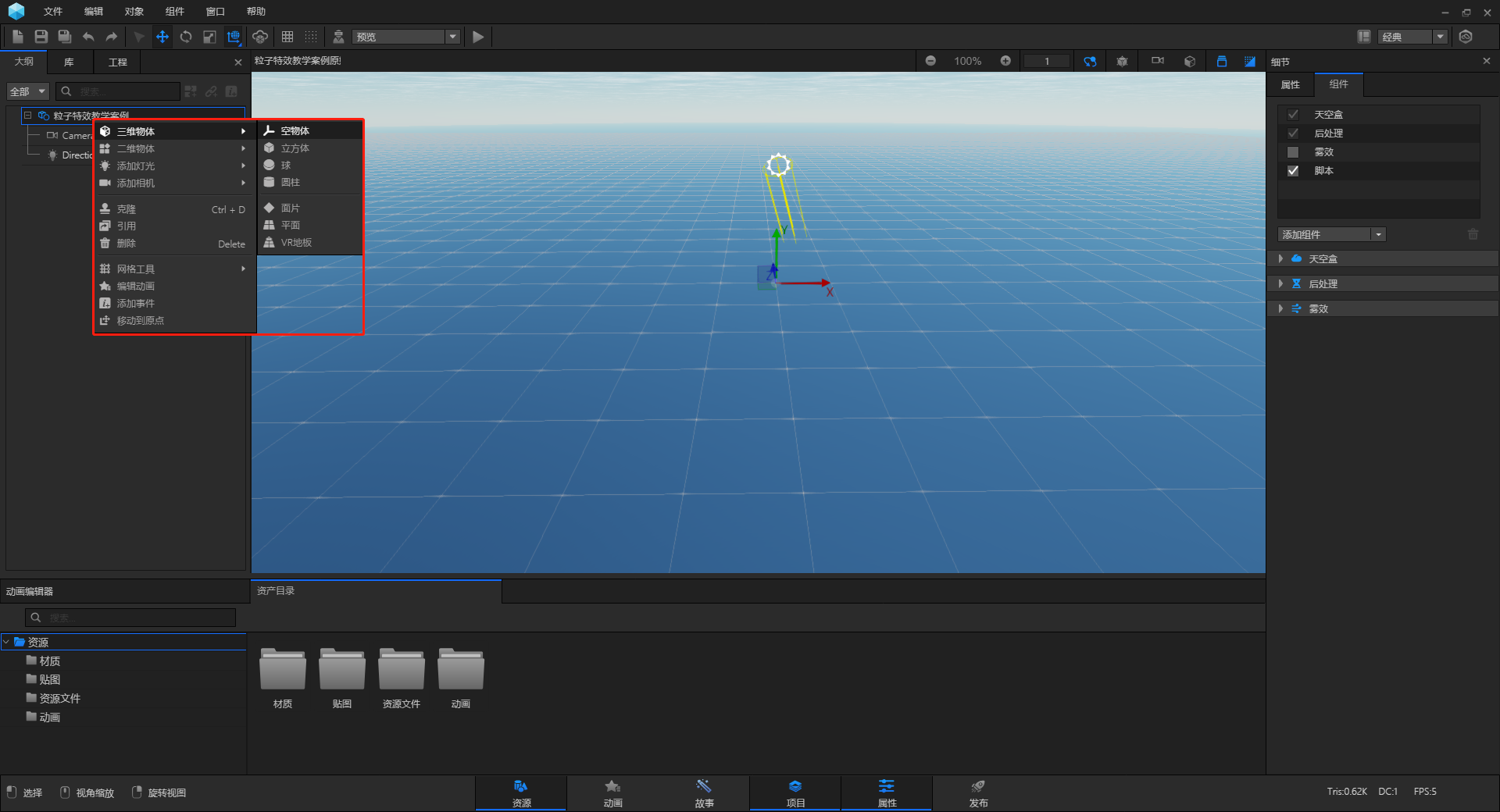

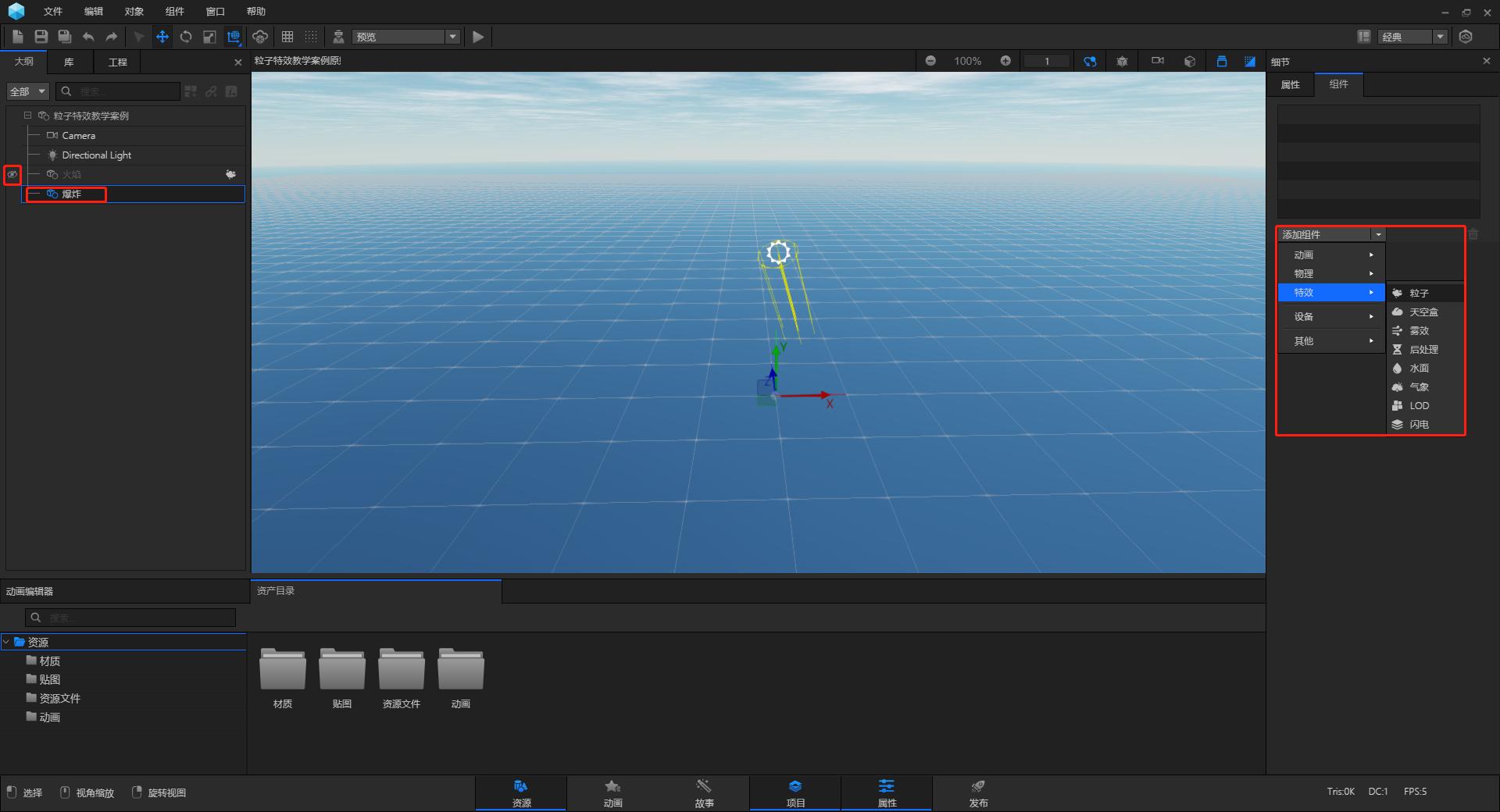

①在场景中新建一个空物体。

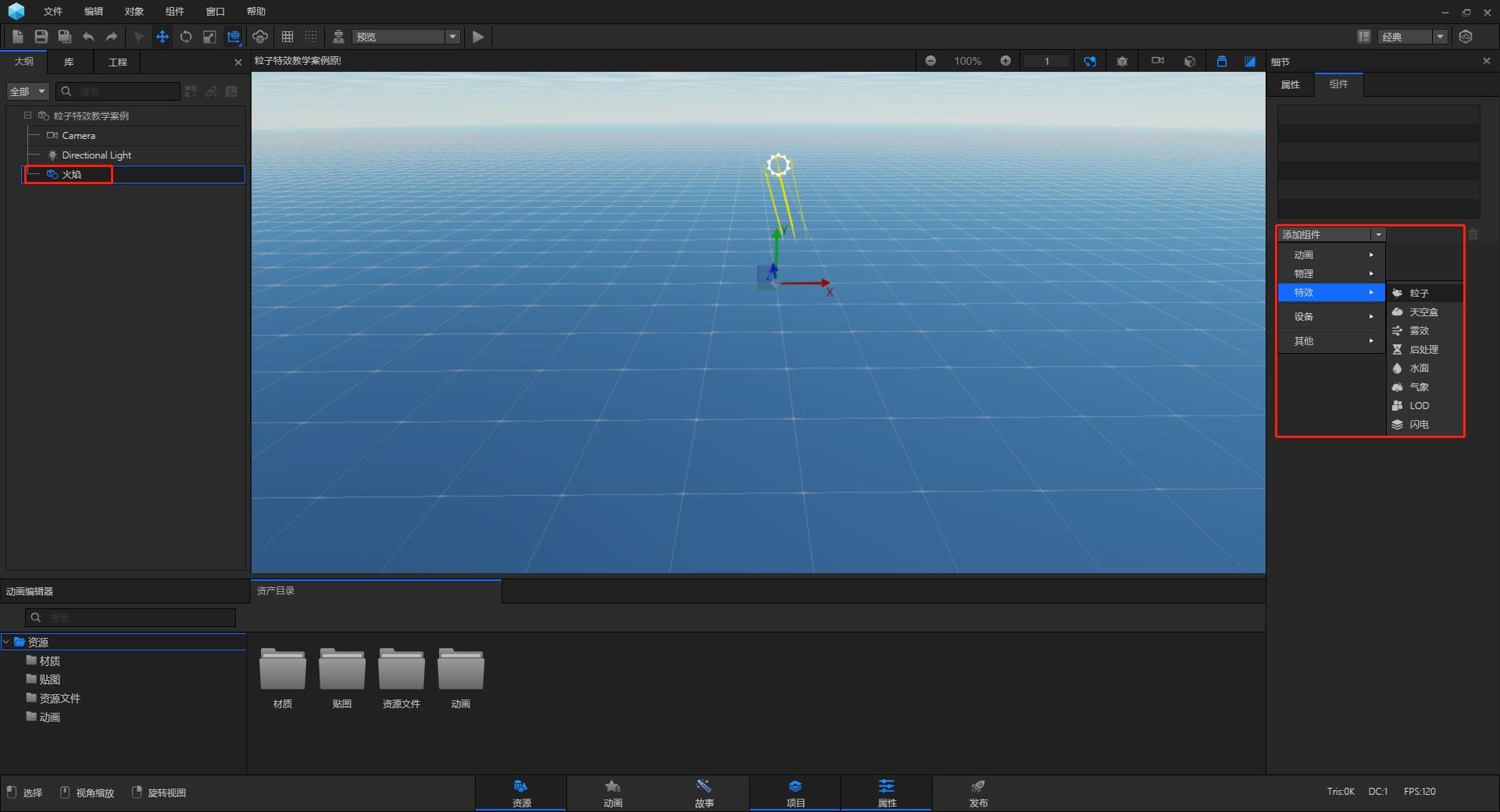

②更改空物体的名字为火焰，并为这个空物体赋予粒子特效。

③在“组件＞粒子＞纹理”中添加粒子贴图。

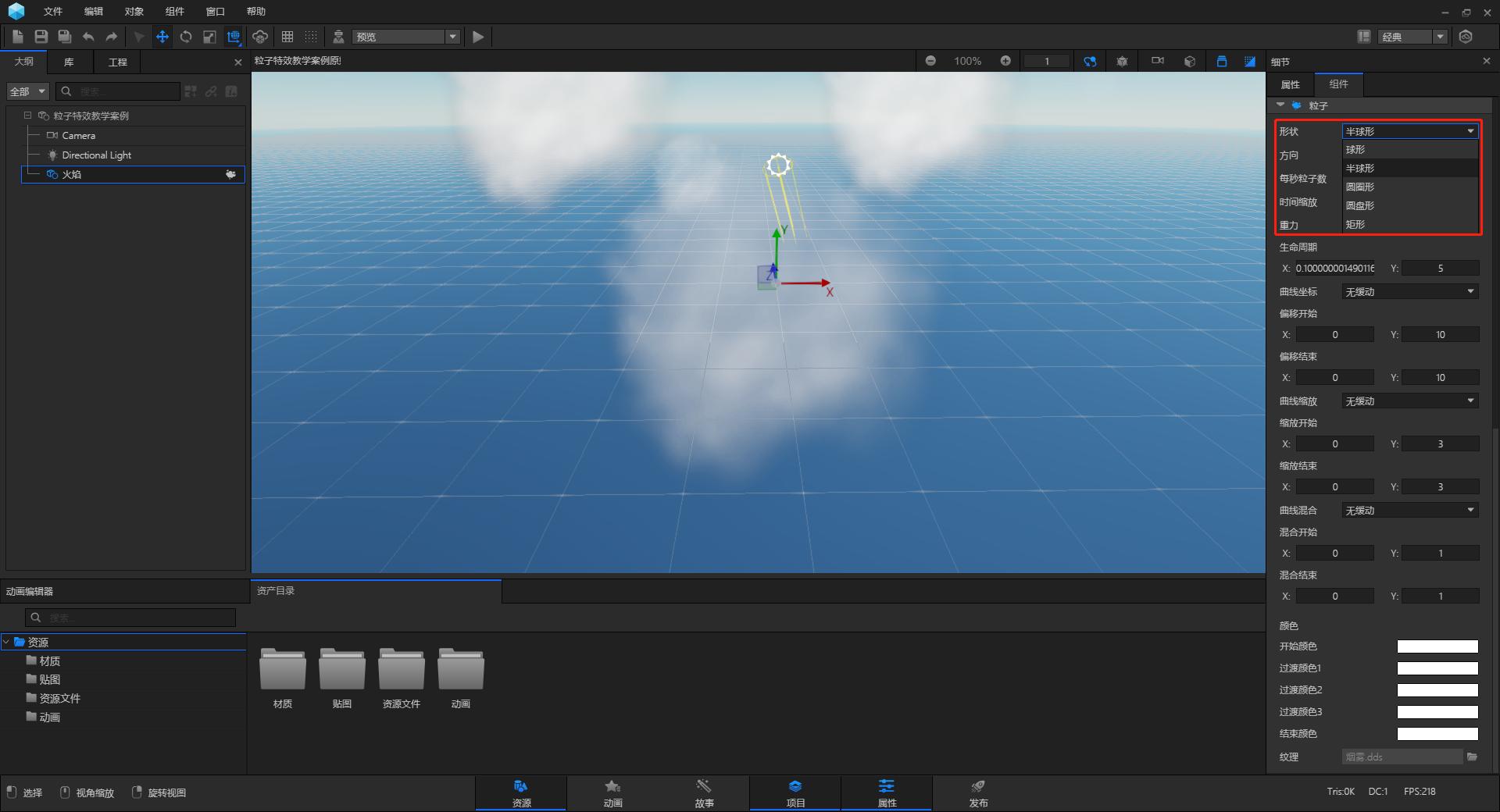

④在“组件＞粒子＞形状”中更改形状——半球形。

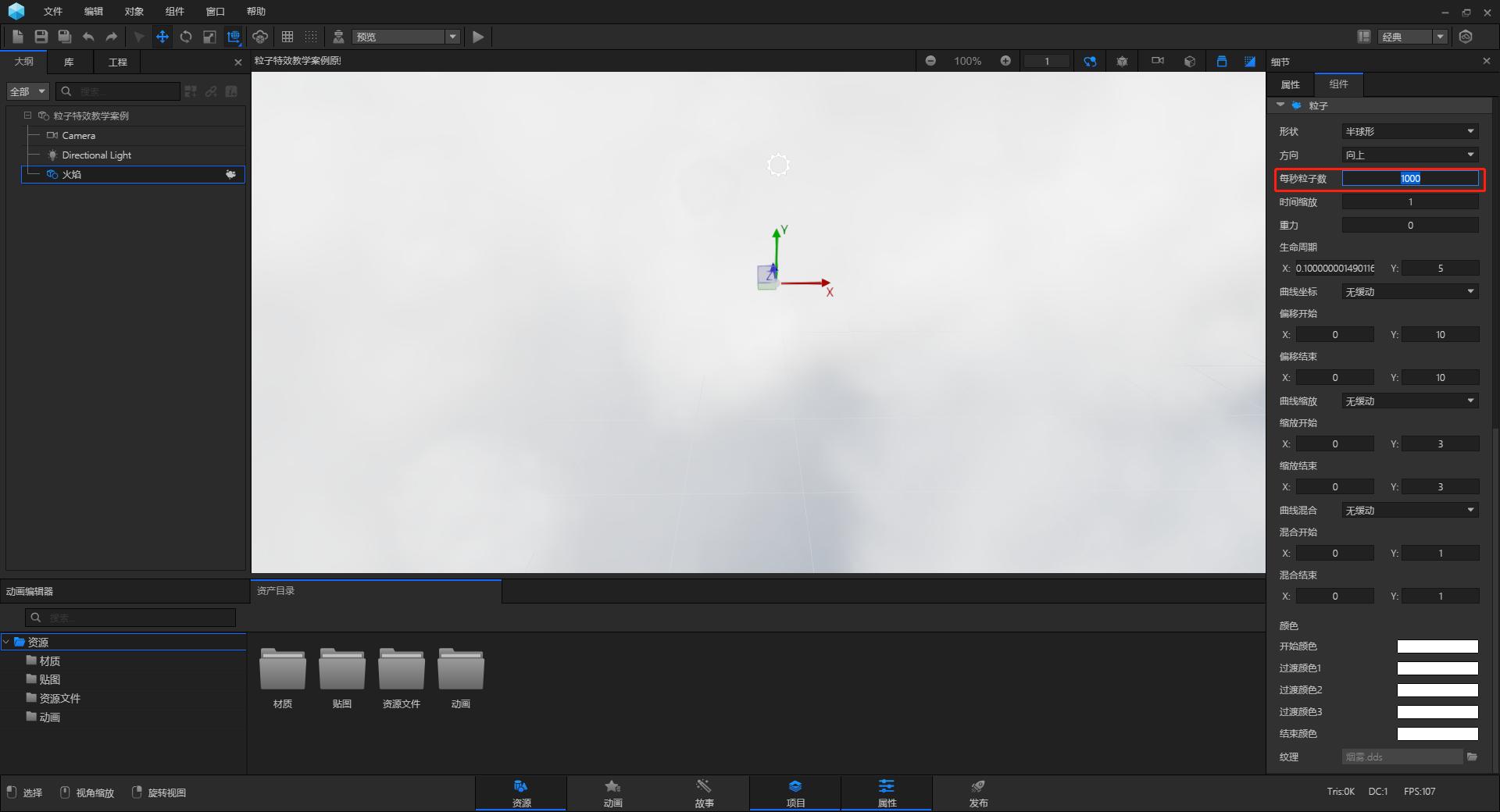

⑤在“组件＞粒子＞每秒粒子数”中加大粒子数。

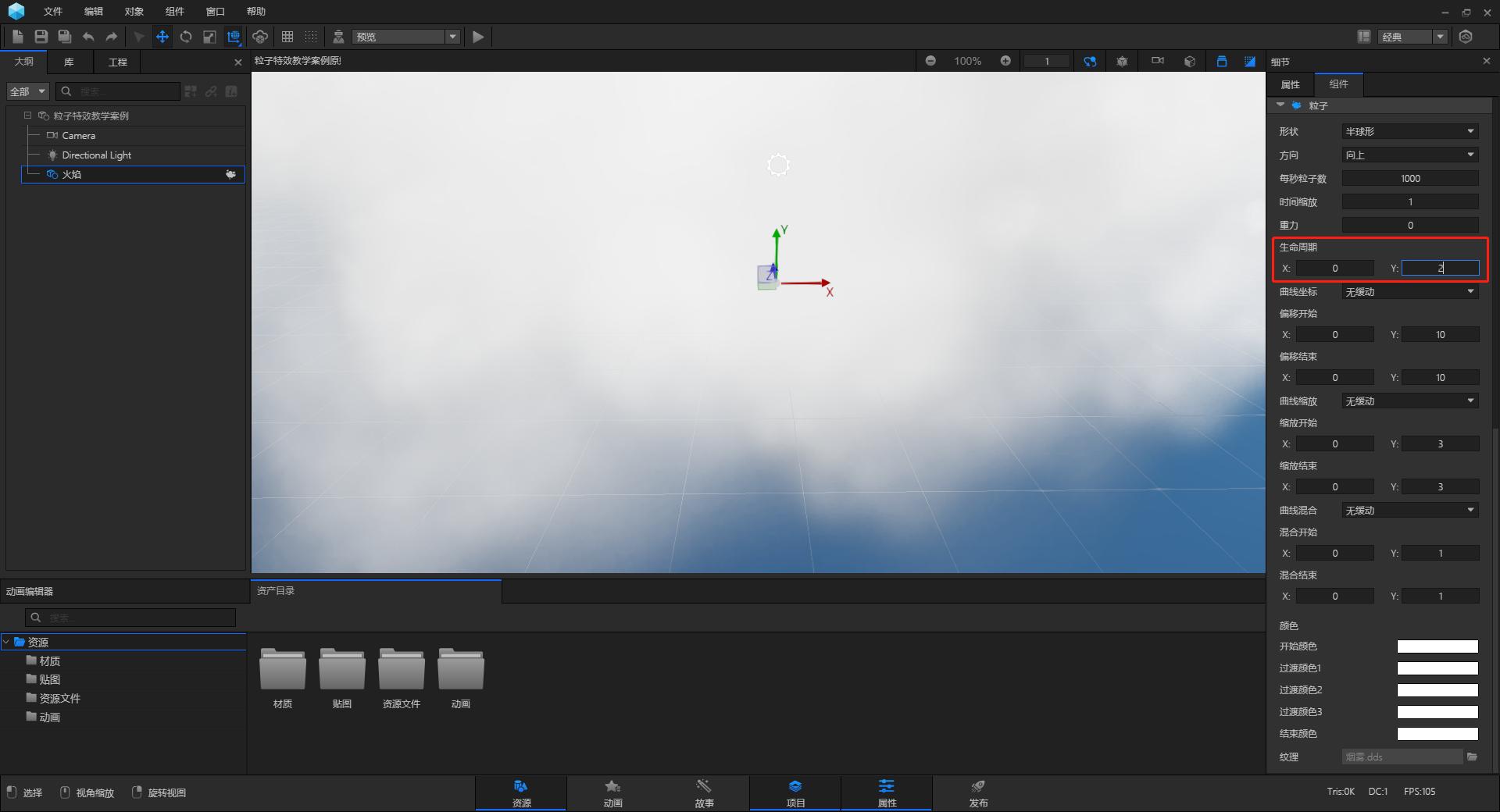

⑥在“组件＞粒子＞生命周期”中更改参数。

X，Y参数代表着粒子随机存在的时间范围。

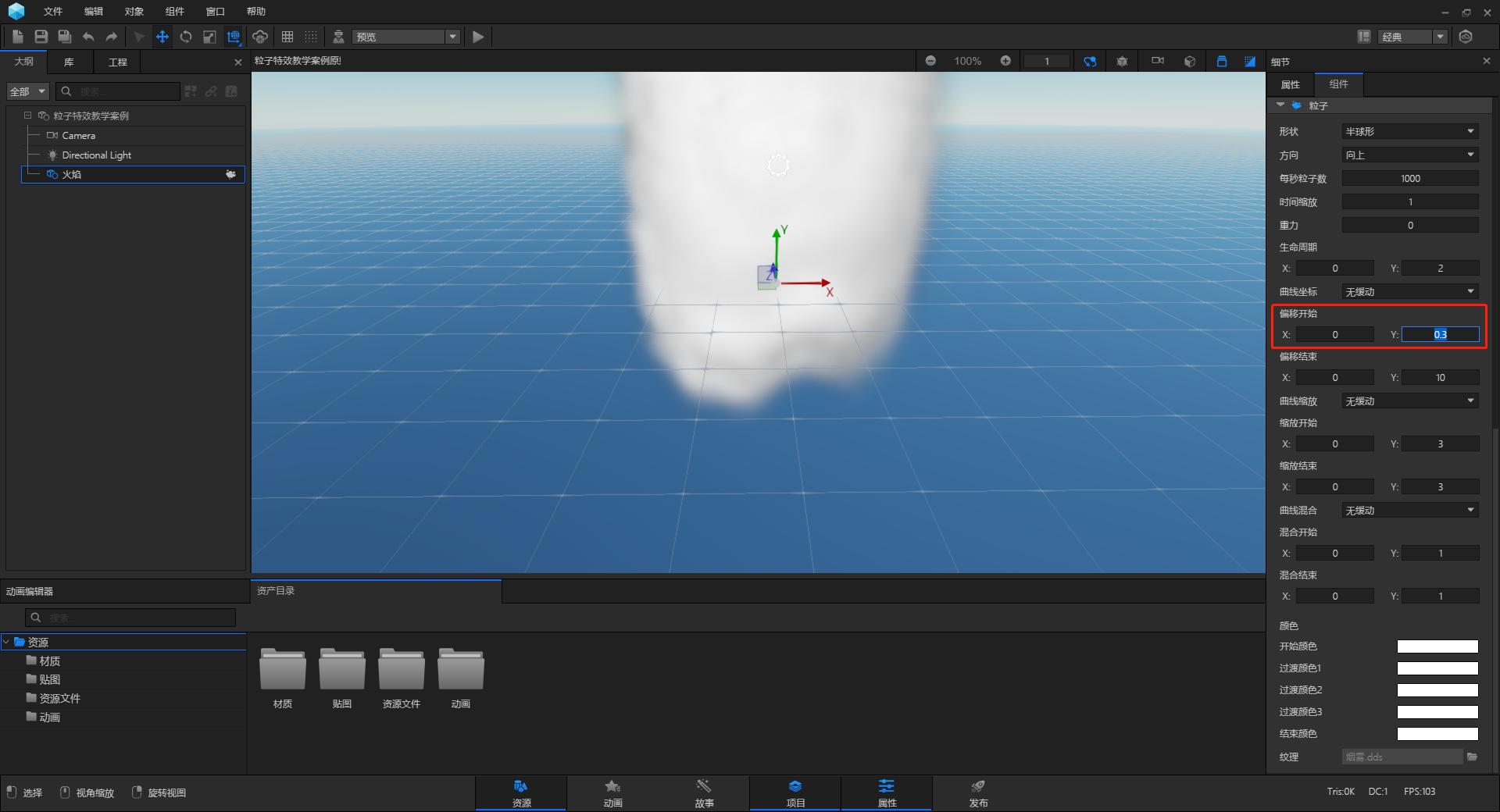

⑦在“组件＞粒子＞偏移开始”中更改参数。

X，Y参数代表着粒子开始时随机出现的范围。

⑧在“组件＞粒子＞偏移结束”中更改参数。

X，Y参数代表着粒子偏移后随机出现的范围。

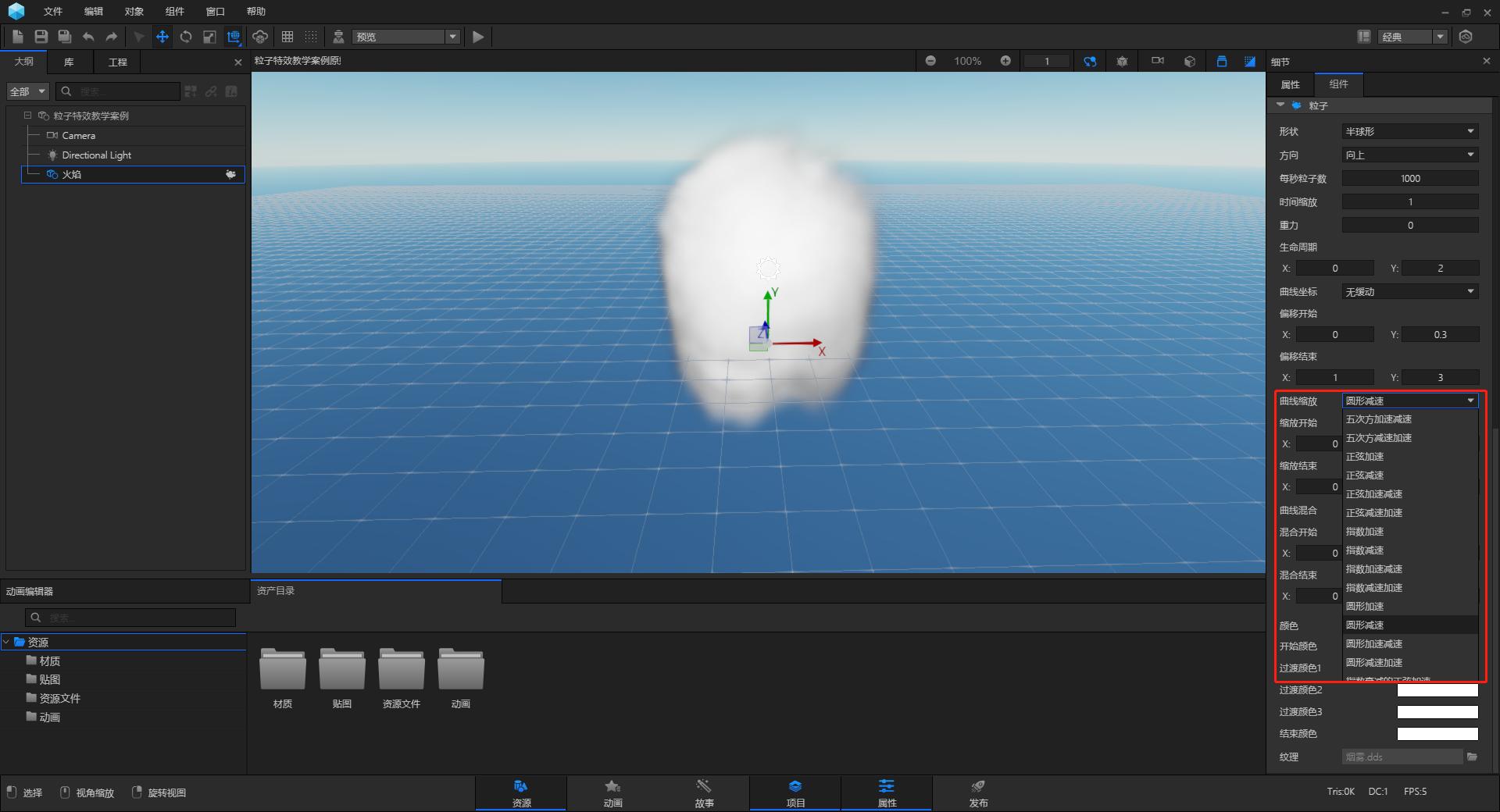

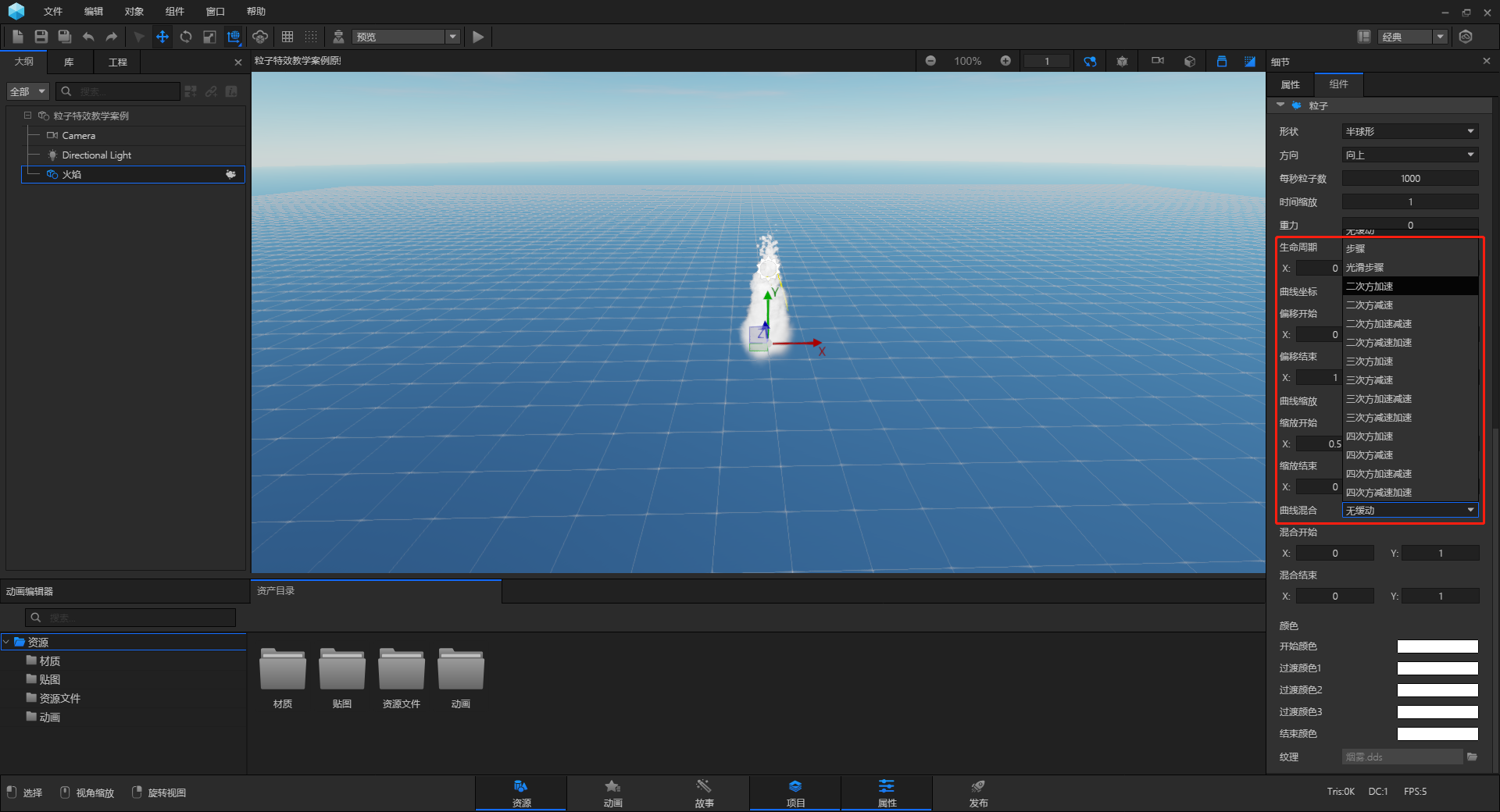

⑨在“组件＞粒子＞曲线缩放”中更改模式——圆形减速。

曲线缩放：该参数控制粒子的缩放。

⑩在“组件＞粒子＞缩放开始”中更改参数。

X，Y参数代表着粒子出现时随机的大小范围。

⑪在“组件＞粒子＞缩放结束”中更改参数。

X，Y参数代表着粒子偏移后随机的大小范围。

⑫在“组件＞粒子＞曲线混合”中更改模式——二次方加速。

曲线混合：即颜色混合曲线，该参数控制粒子颜色的混合。

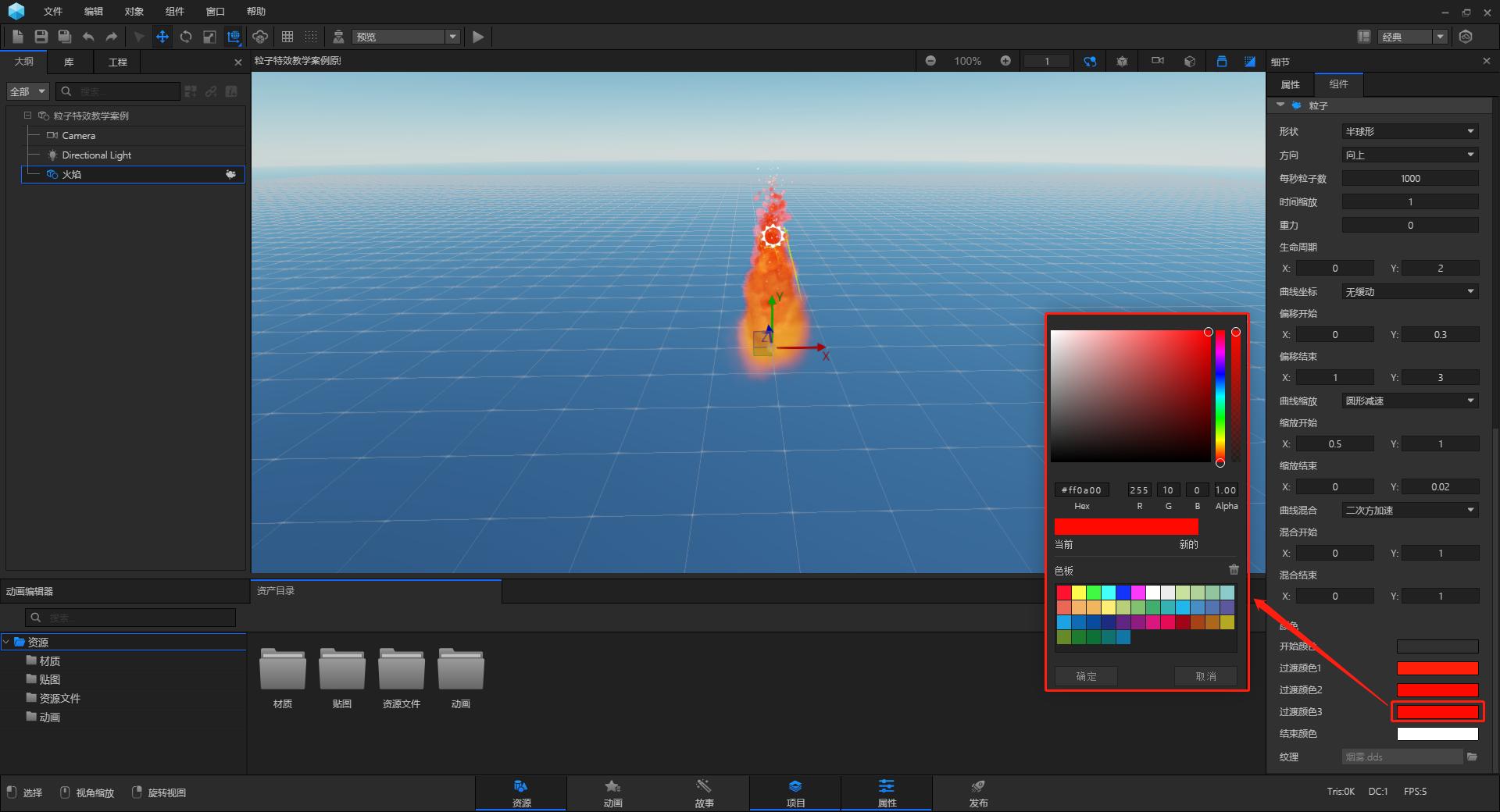

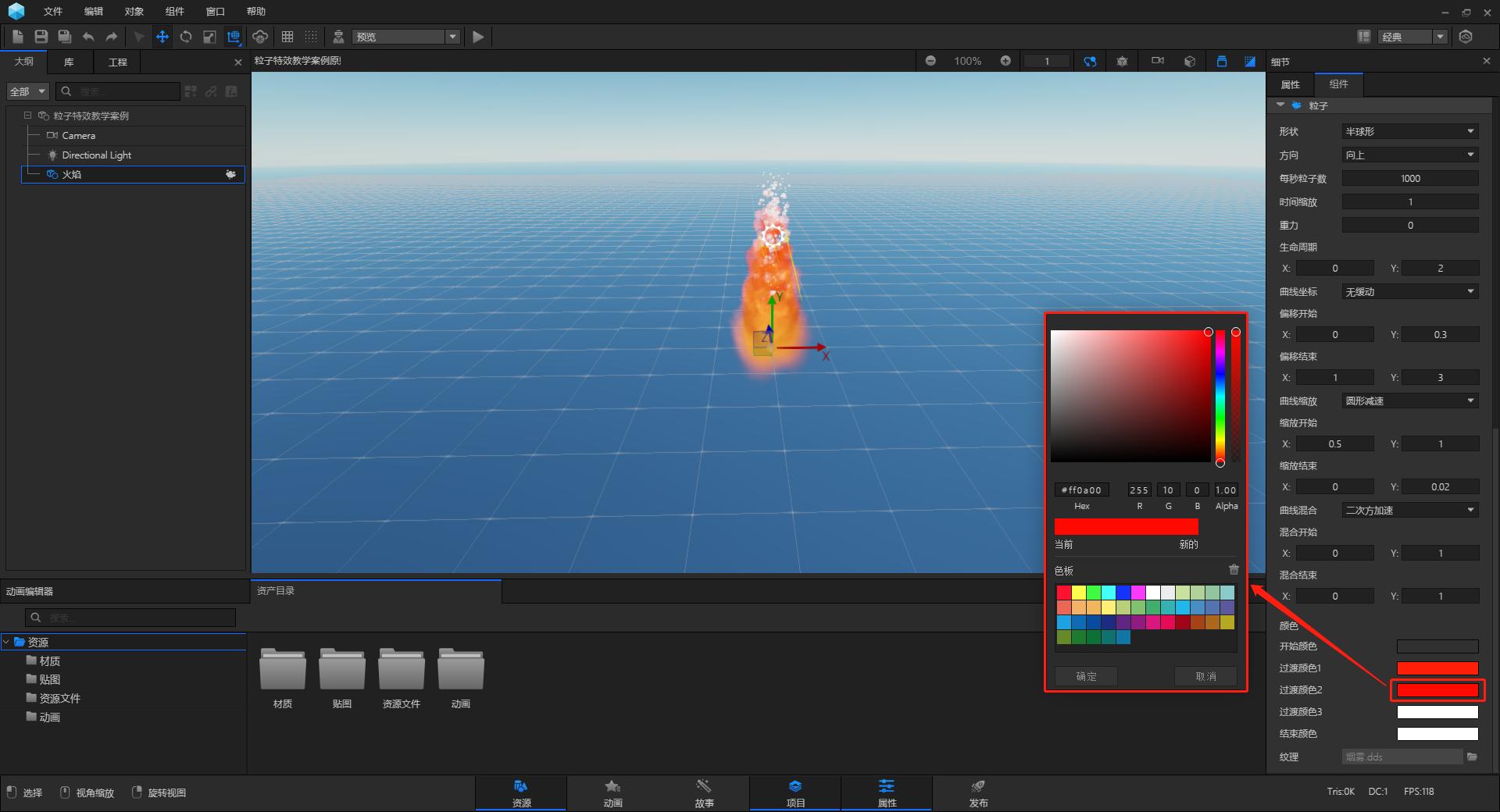

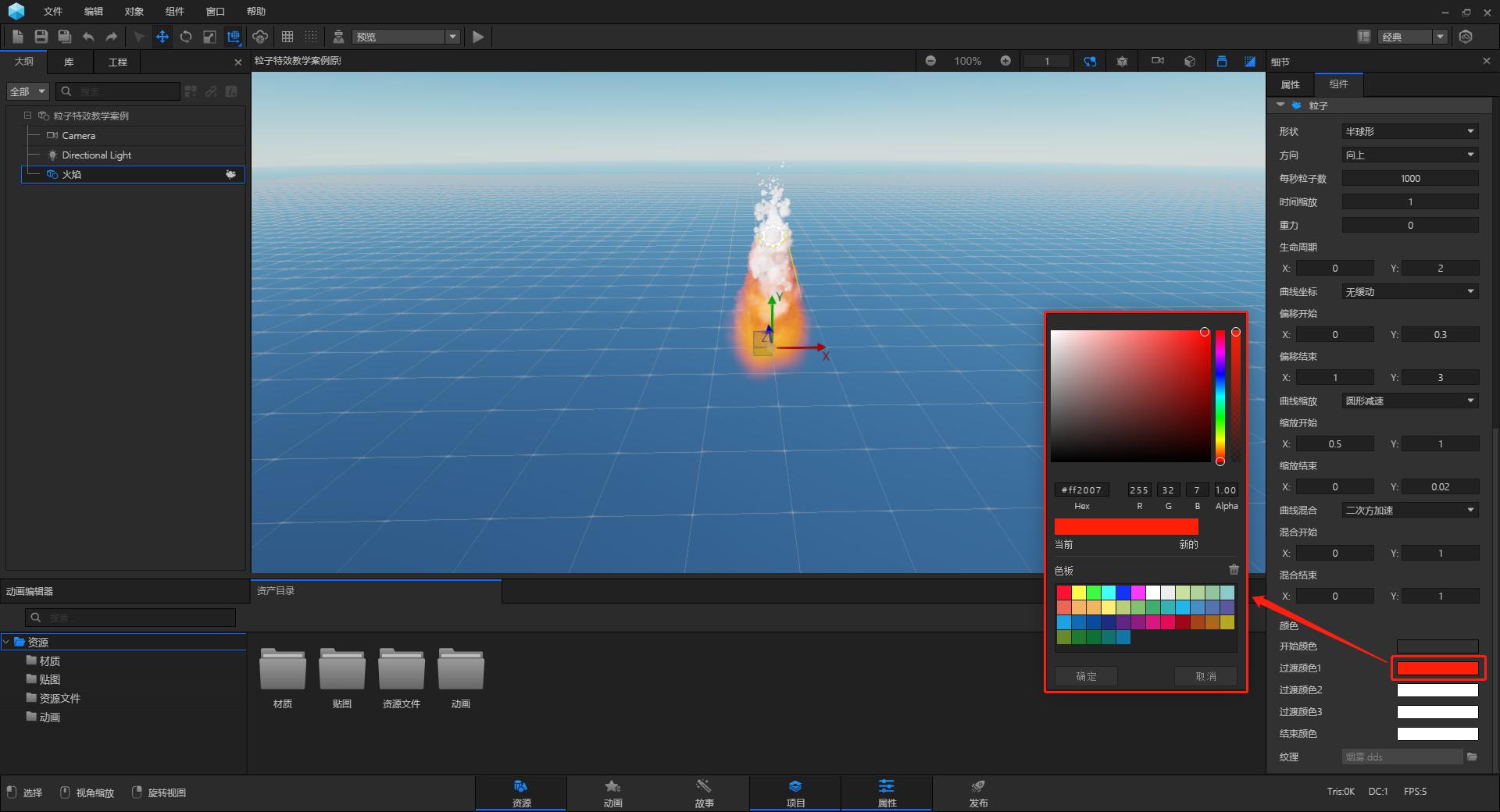

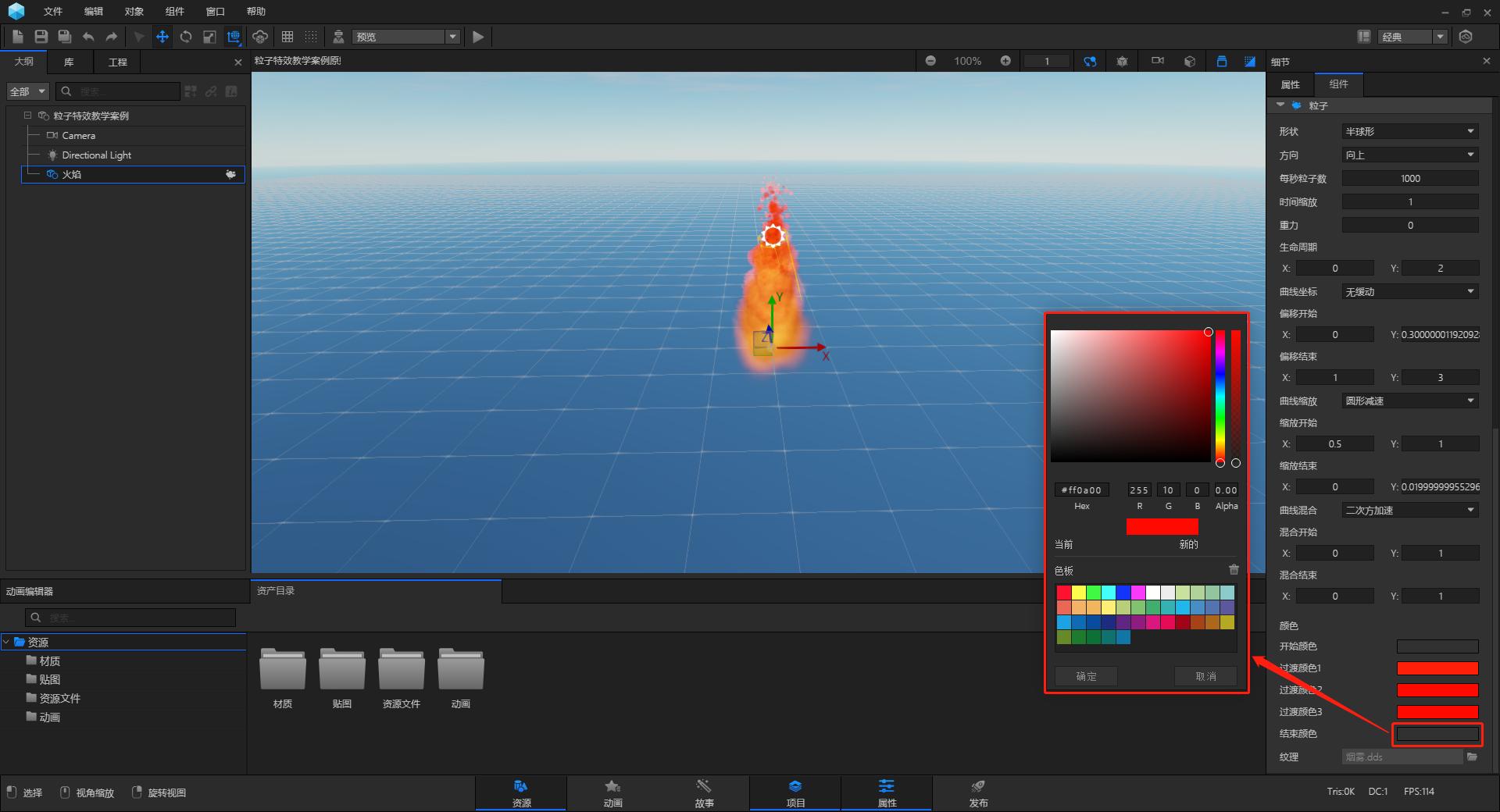

⑬在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际火焰来更改开始颜色、过渡颜色、结束颜色。

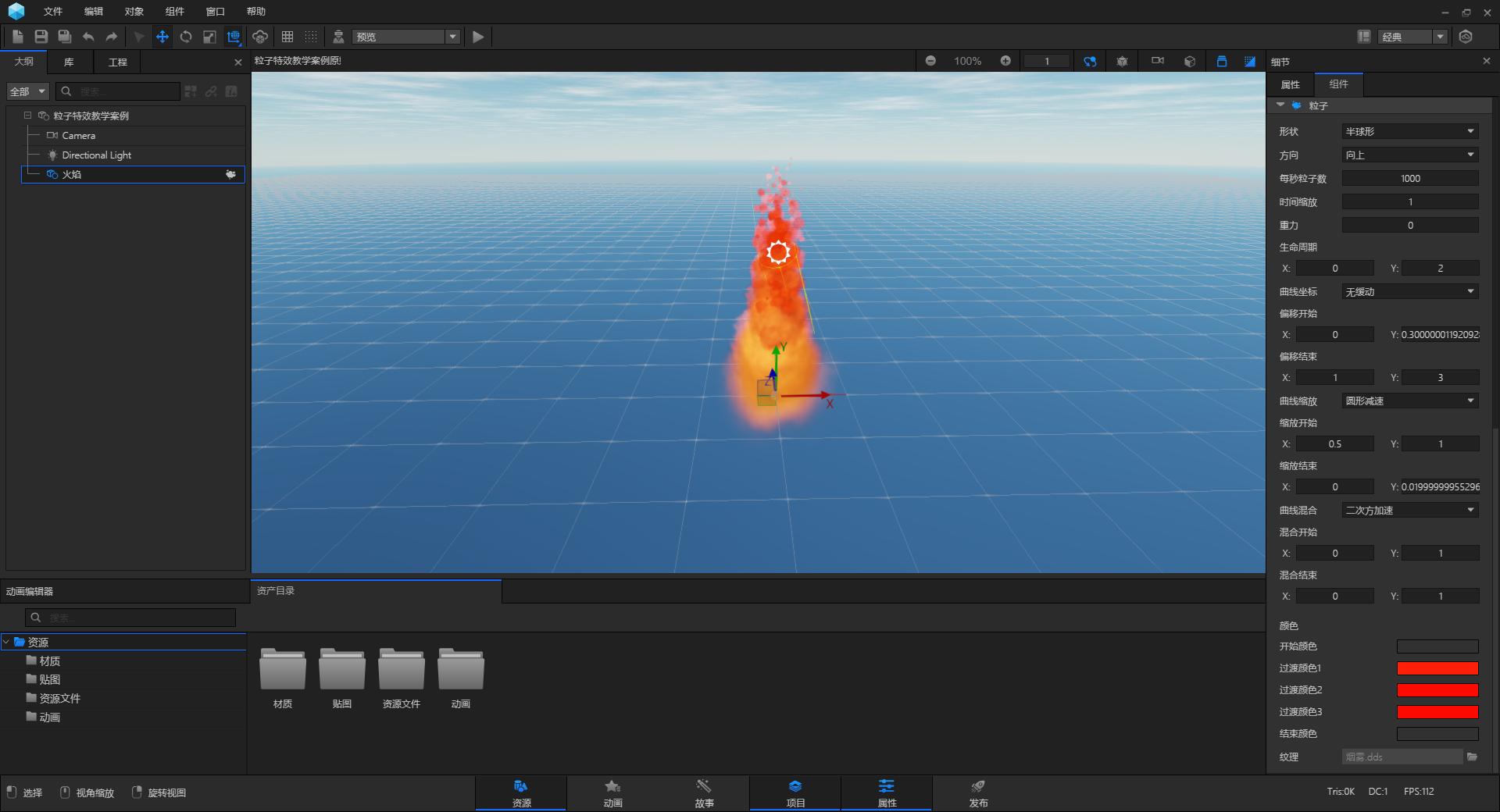

⑭火焰效果完成。

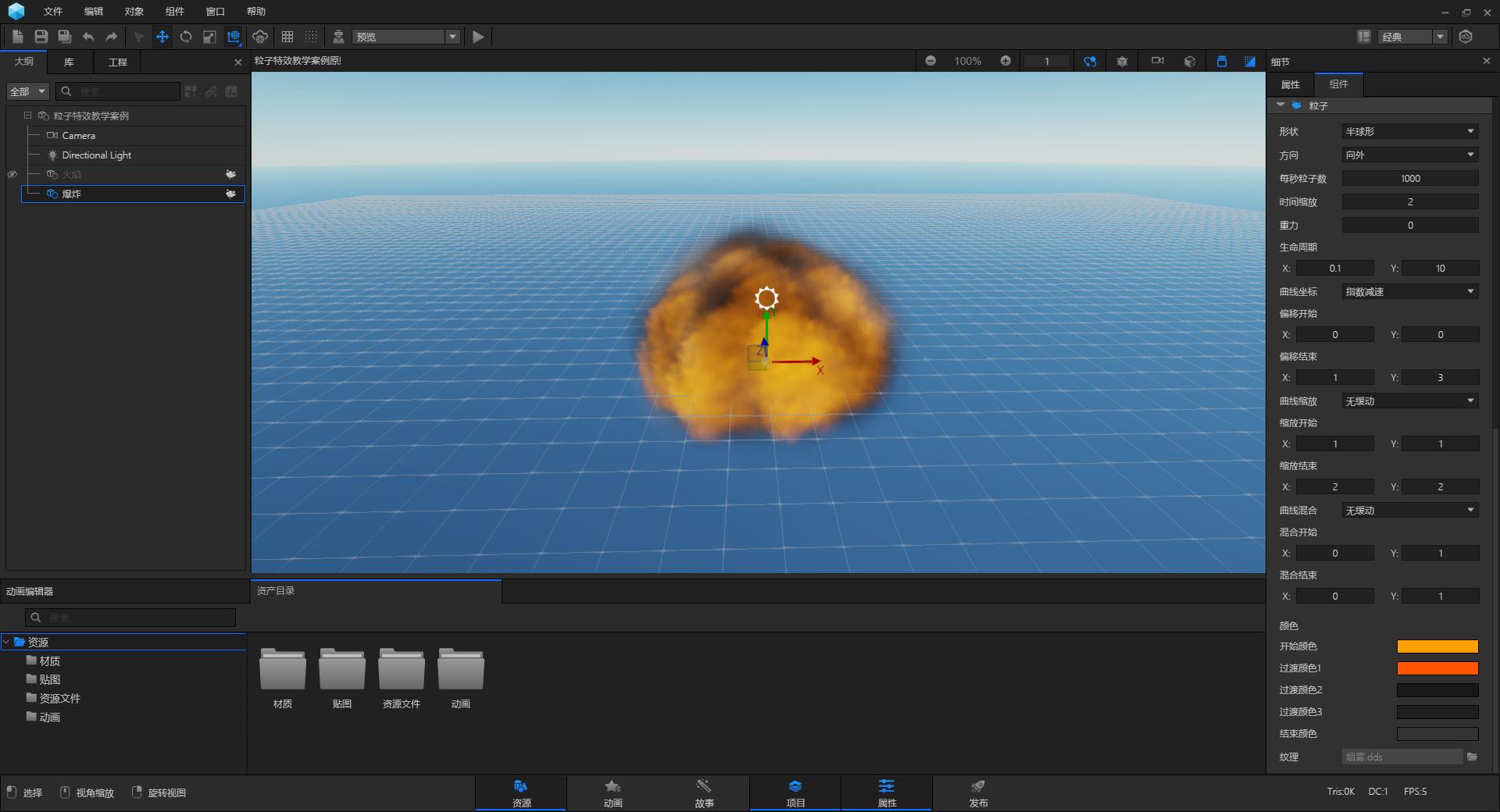

3.制作爆炸粒子。

①隐藏火焰粒子。新建一个空物体，更改名字——爆炸，并为这个空物体赋予粒子特效。

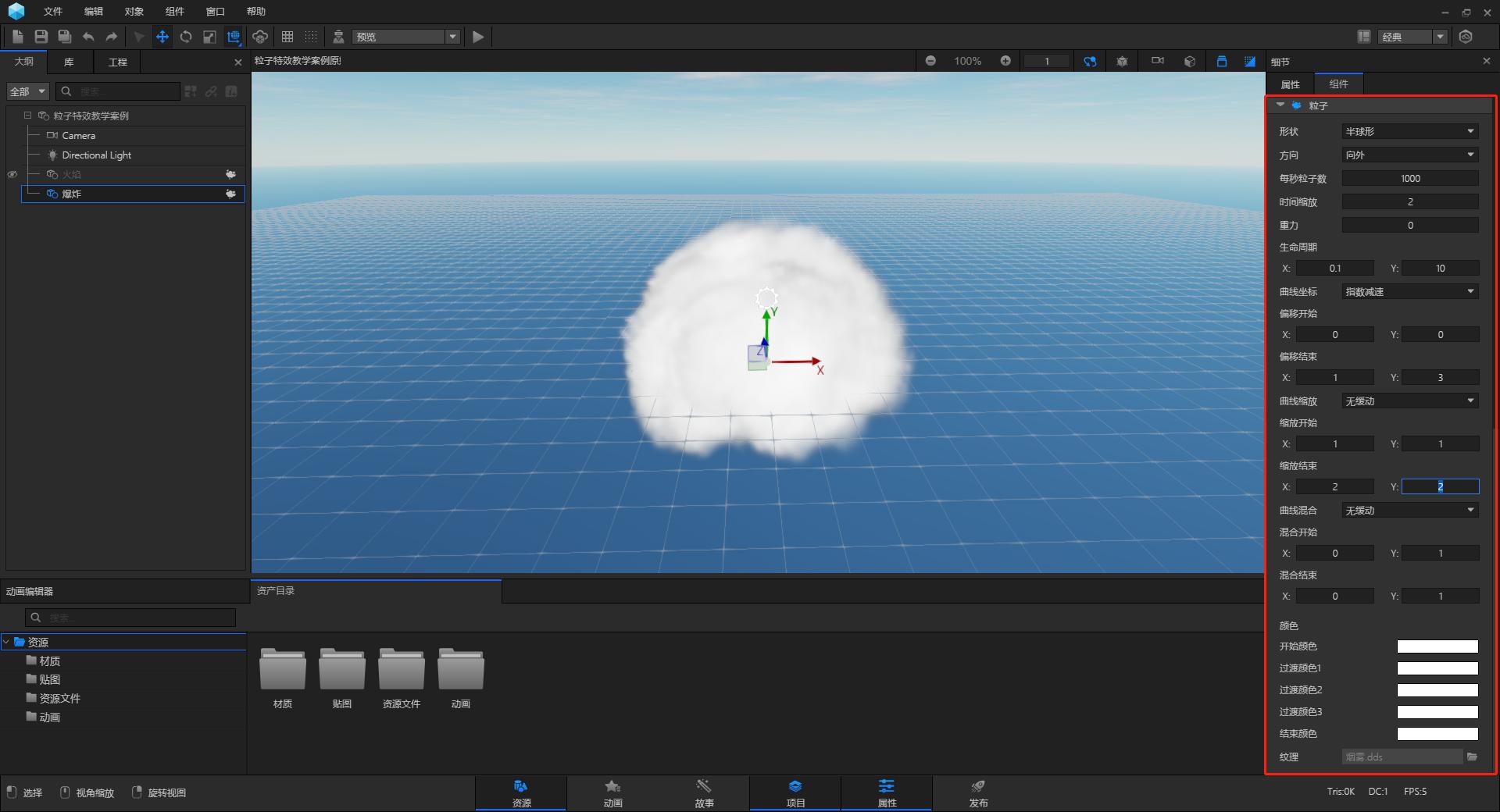

②在“组件＞粒子”中更改参数。

更改形状为半球形。爆炸范围呈半球形。

更改方向为向外。爆炸效果是向外炸开的。

更改每秒粒子数参数，加大粒子数。

更改时间缩放参数，加快粒子变化速度。

更改生命周期参数，X，Y参数代表着粒子随机存在的时间范围。

更改曲线坐标模式，坐标曲线或者位置变化曲线，该参数可控制粒子的运动轨迹。

更改偏移开始参数，X，Y参数代表着粒子开始时随机出现的范围。

更改偏移结束参数，X，Y参数代表着粒子偏移后随机出现的范围。

更改缩放开始参数，X，Y参数代表着粒子出现时随机的大小范围。

更改缩放结束参数，X，Y参数代表着粒子偏移后随机的大小范围。

更改纹理，添加“烟雾”贴图。

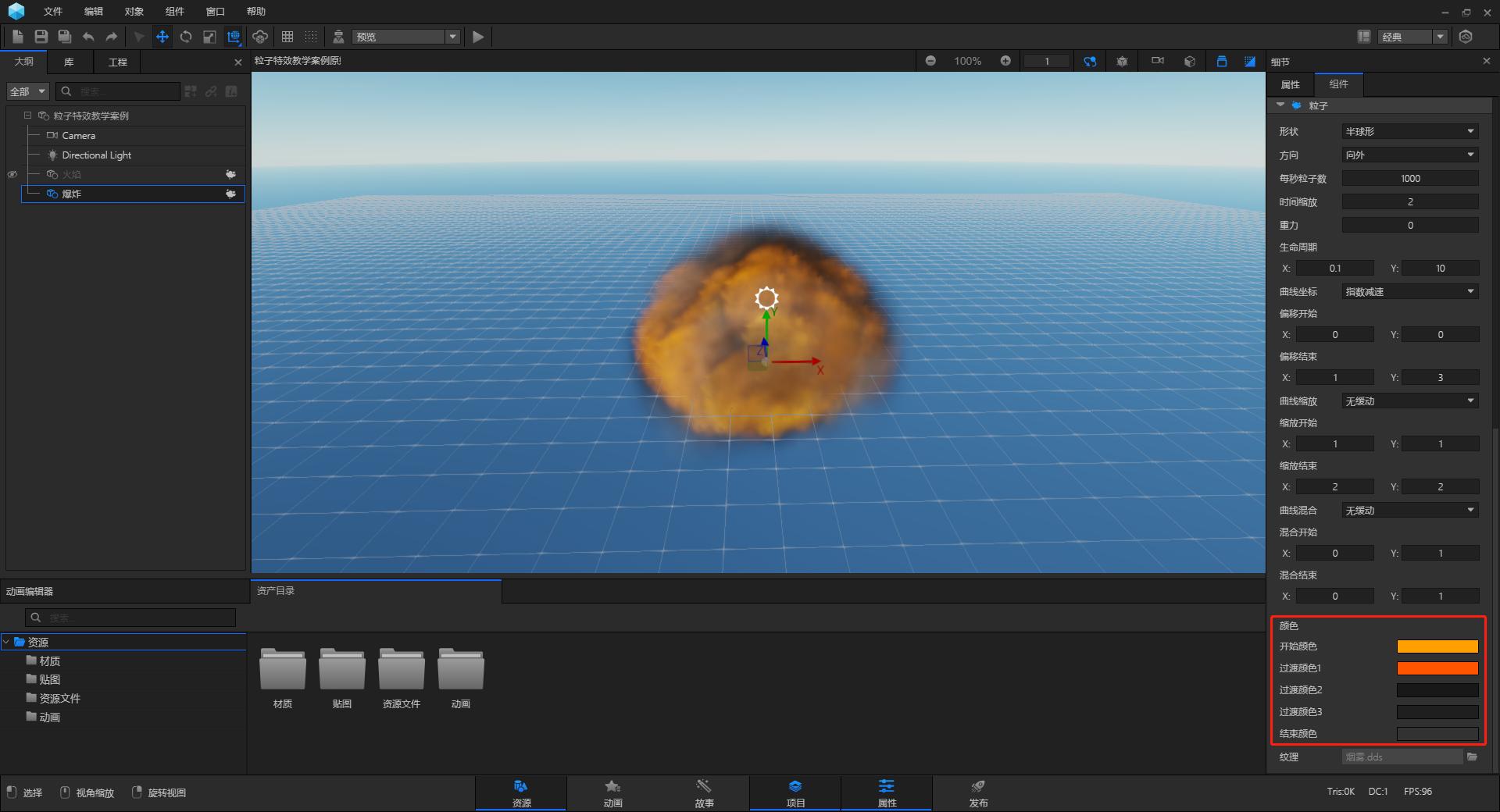

③在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际爆炸来更改开始颜色、过渡颜色、结束颜色。

④爆炸效果完成。

4.制作飞机尾焰粒子。

①隐藏爆炸粒子。新建一个空物体，更改名字——飞机尾焰，并为这个空物体赋予粒子特效。

②在“组件＞粒子”中更改参数。

更改每秒粒子数参数，加大粒子数。

更改时间缩放参数，加快粒子变化速度。

更改生命周期参数，X，Y参数代表着粒子随机存在的时间范围。

更改偏移开始参数，X，Y参数代表着粒子开始时随机出现的范围。

更改偏移结束参数，X，Y参数代表着粒子偏移后随机出现的范围。

更改缩放开始参数，X，Y参数代表着粒子出现时随机的大小范围。

更改缩放结束参数，X，Y参数代表着粒子偏移后随机的大小范围。

更改纹理，添加“烟雾”贴图。

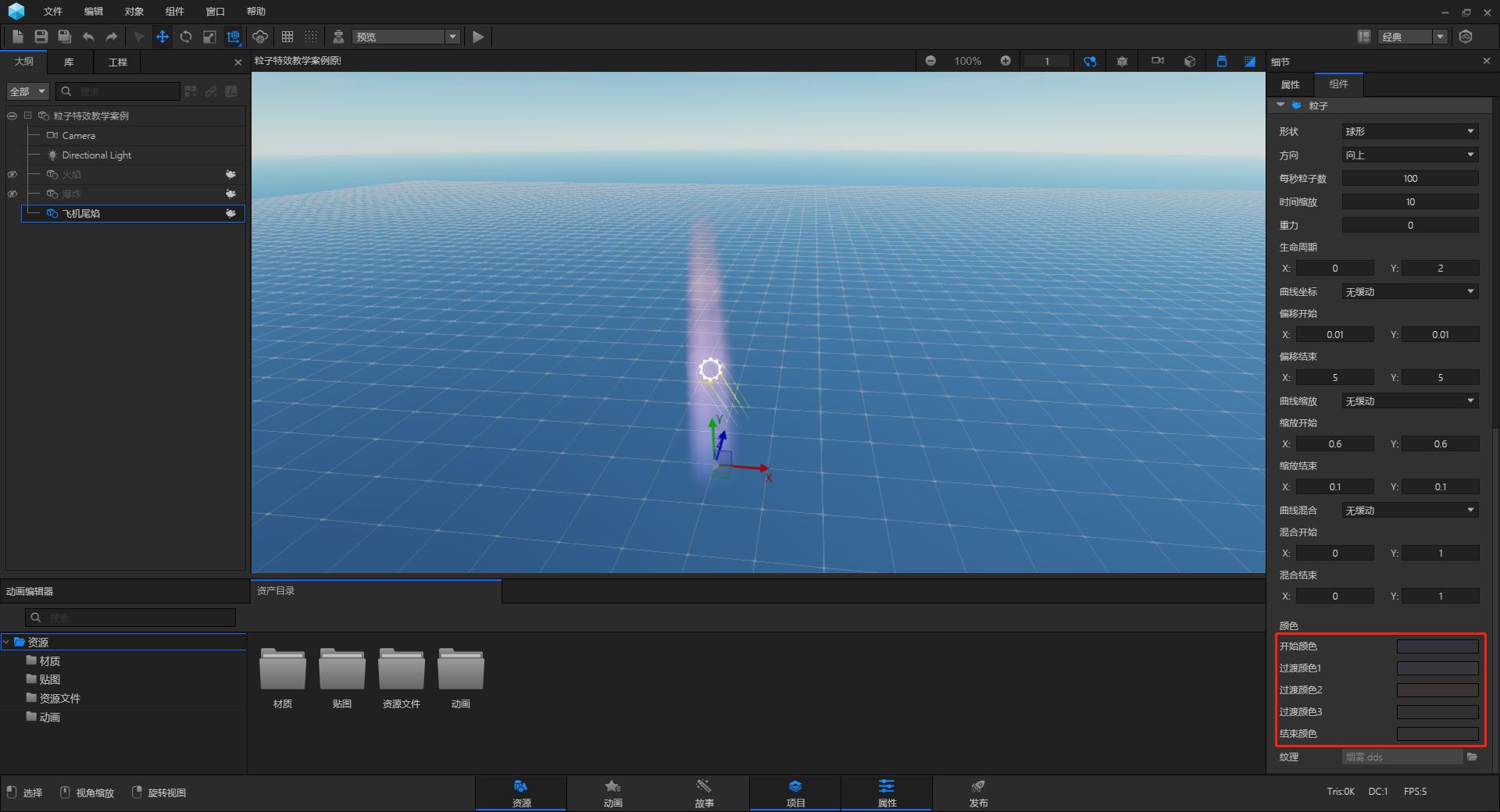

③在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际飞机尾焰来更改开始颜色、过渡颜色、结束颜色。

其中颜色选项中，可以调节颜色的透明程度。

④根据实际需求，还可以在“属性＞变换”中更改参数。

例如更改旋转参数。

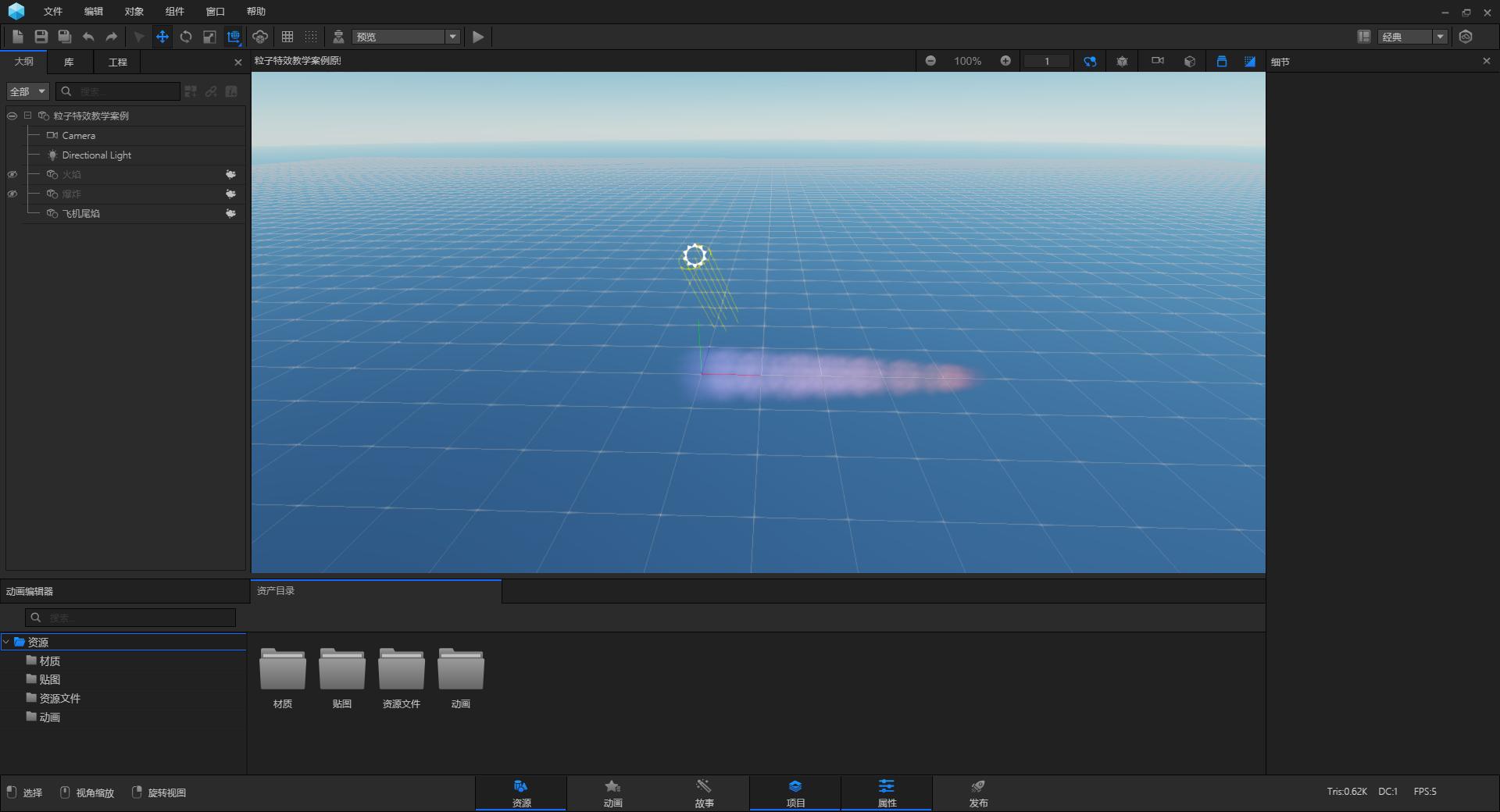

⑤飞机尾焰效果完成。

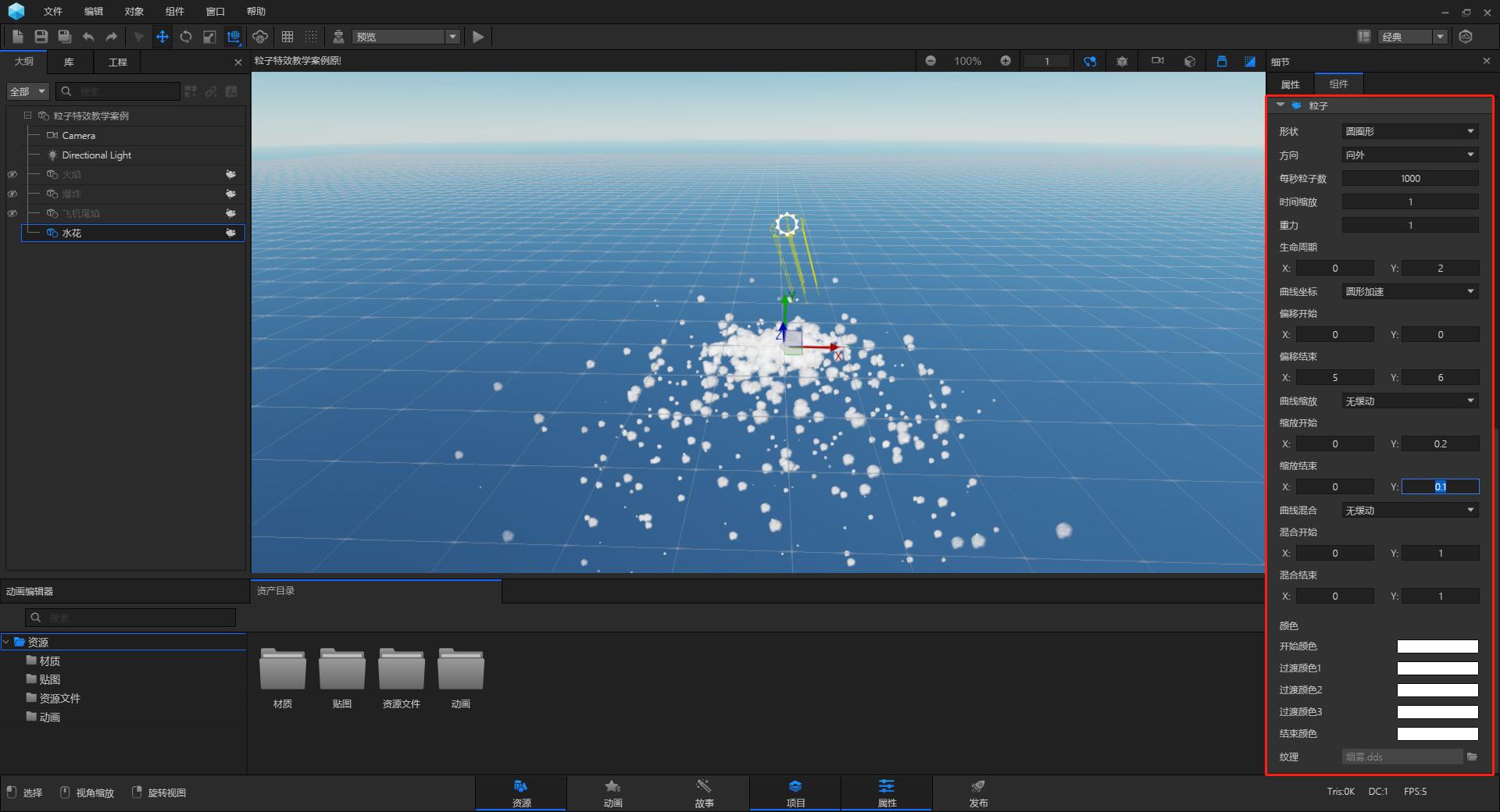

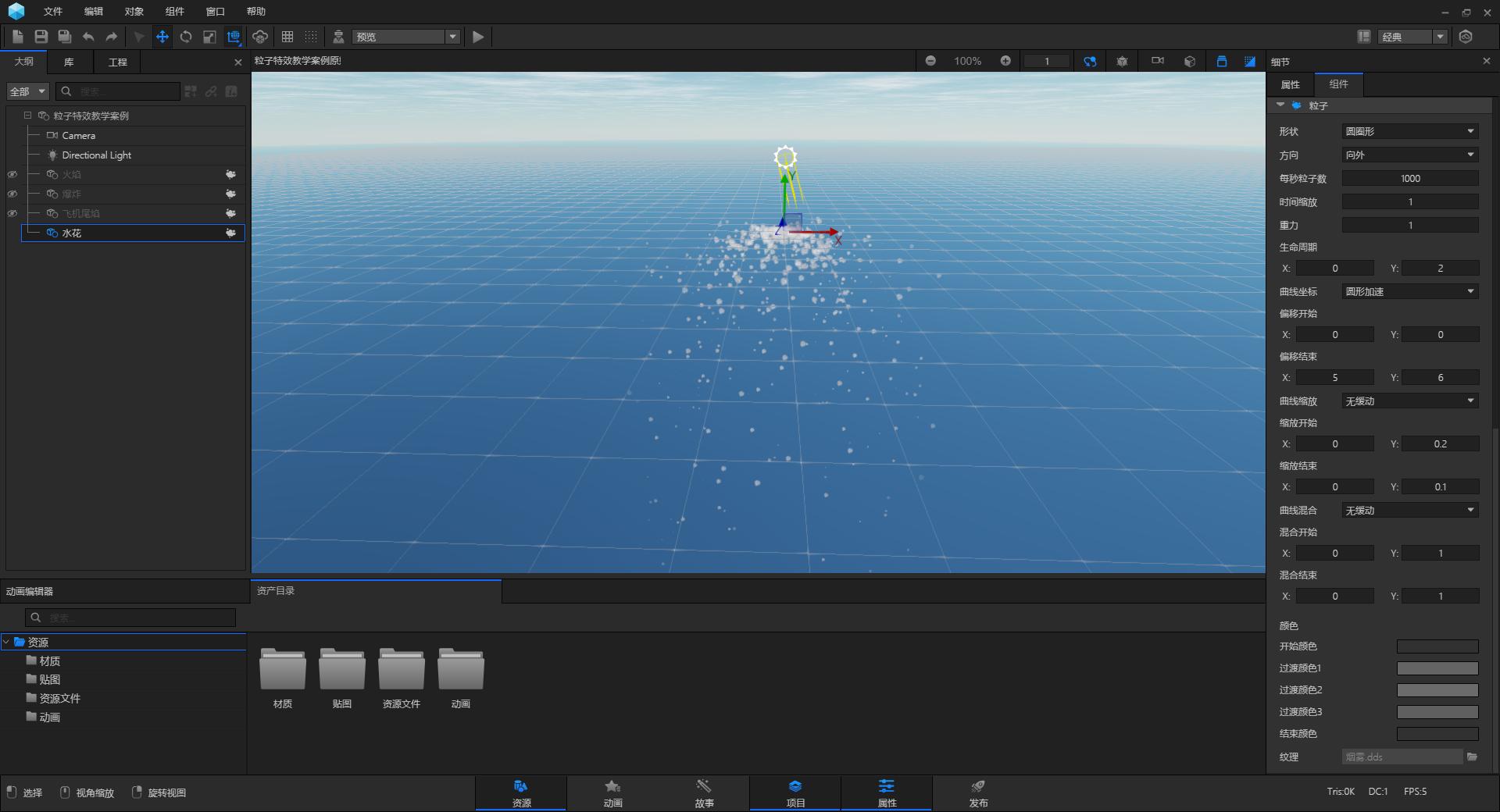

5.制作水花粒子。

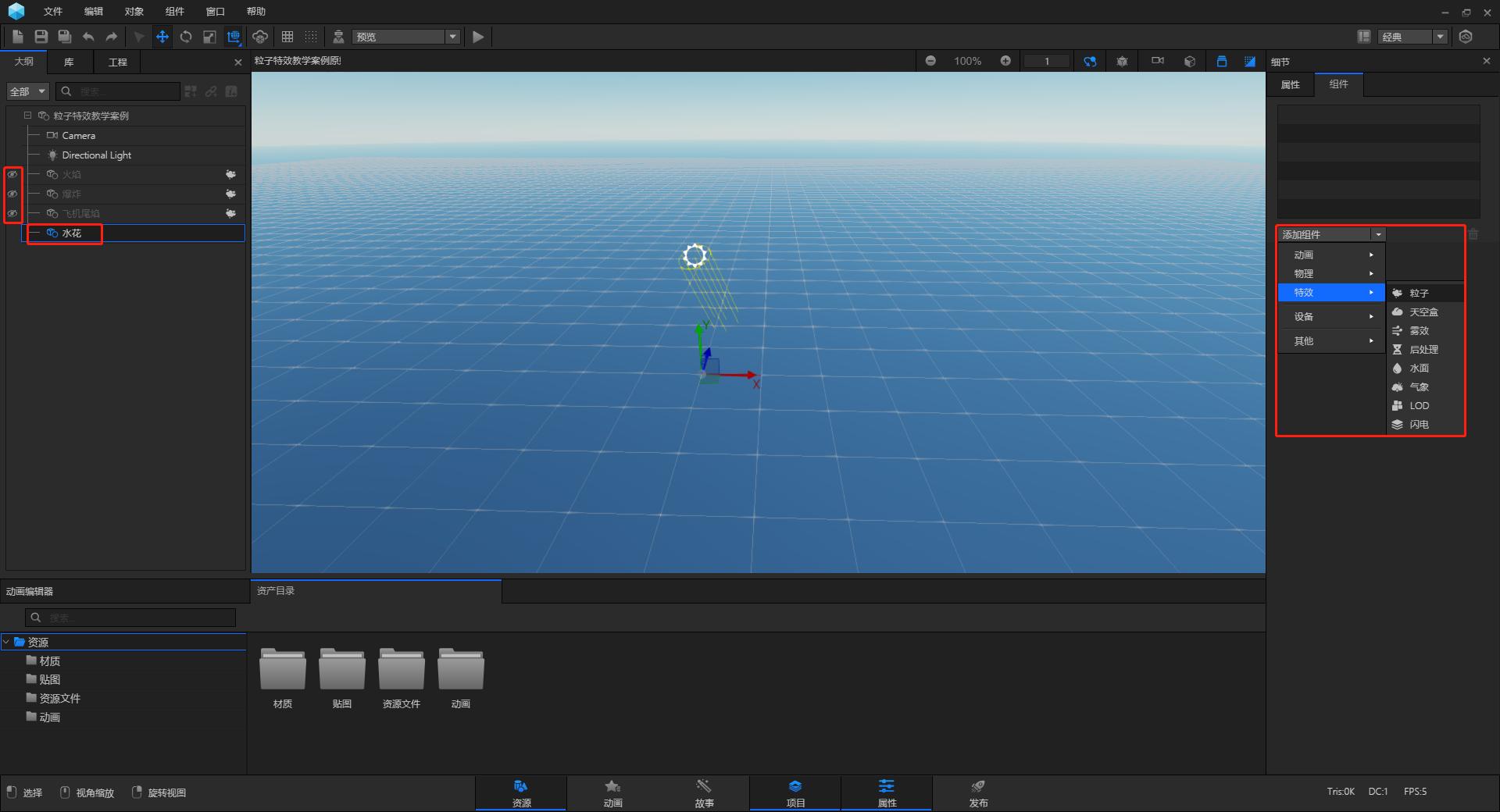

①隐藏飞机尾焰粒子。新建一个空物体，更改名字——水花，并为这个空物体赋予粒子特效。

②在“组件＞粒子”中更改参数。

更改形状为圆圈形。水花范围为圆圈形状。

更改方向为向外。水花效果是向外炸开的。

更改每秒粒子数参数，加大粒子数。

更改重力参数，数值越大粒子下落弧度越大。

更改生命周期参数，X，Y参数代表着粒子随机存在的时间范围。

更改曲线坐标模式，模式改为圆形加速。坐标曲线或者位置变化曲线，该参数可控制粒子的运动轨迹。

更改偏移开始参数，X，Y参数代表着粒子开始时随机出现的范围。

更改偏移结束参数，X，Y参数代表着粒子偏移后随机出现的范围。

更改缩放开始参数，X，Y参数代表着粒子出现时随机的大小范围。

更改缩放结束参数，X，Y参数代表着粒子偏移后随机的大小范围。

更改纹理，添加“烟雾”贴图。

③在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际水花来更改开始颜色、过渡颜色、结束颜色。

其中颜色选项中，可以调节颜色的透明程度。

④水花效果完成。

6.制作球形烟花粒子。

①隐藏水花粒子。新建一个空物体，更改名字——球形烟花，并为这个空物体赋予粒子特效。

②在“组件＞粒子”中更改参数。

更改方向为向外。烟花效果是向外炸开的。

更改每秒粒子数参数，加大粒子数。

更改时间缩放参数，加快粒子变化速度。

更改生命周期参数，X，Y参数代表着粒子随机存在的时间范围。

更改曲线坐标模式，模式改为指数减速。坐标曲线或者位置变化曲线，该参数可控制粒子的运动轨迹。

更改偏移开始参数，X，Y参数代表着粒子开始时随机出现的范围。

更改偏移结束参数，X，Y参数代表着粒子偏移后随机出现的范围。

更改缩放开始参数，X，Y参数代表着粒子出现时随机的大小范围。

更改缩放结束参数，X，Y参数代表着粒子偏移后随机的大小范围。

更改纹理，添加“烟雾”贴图。

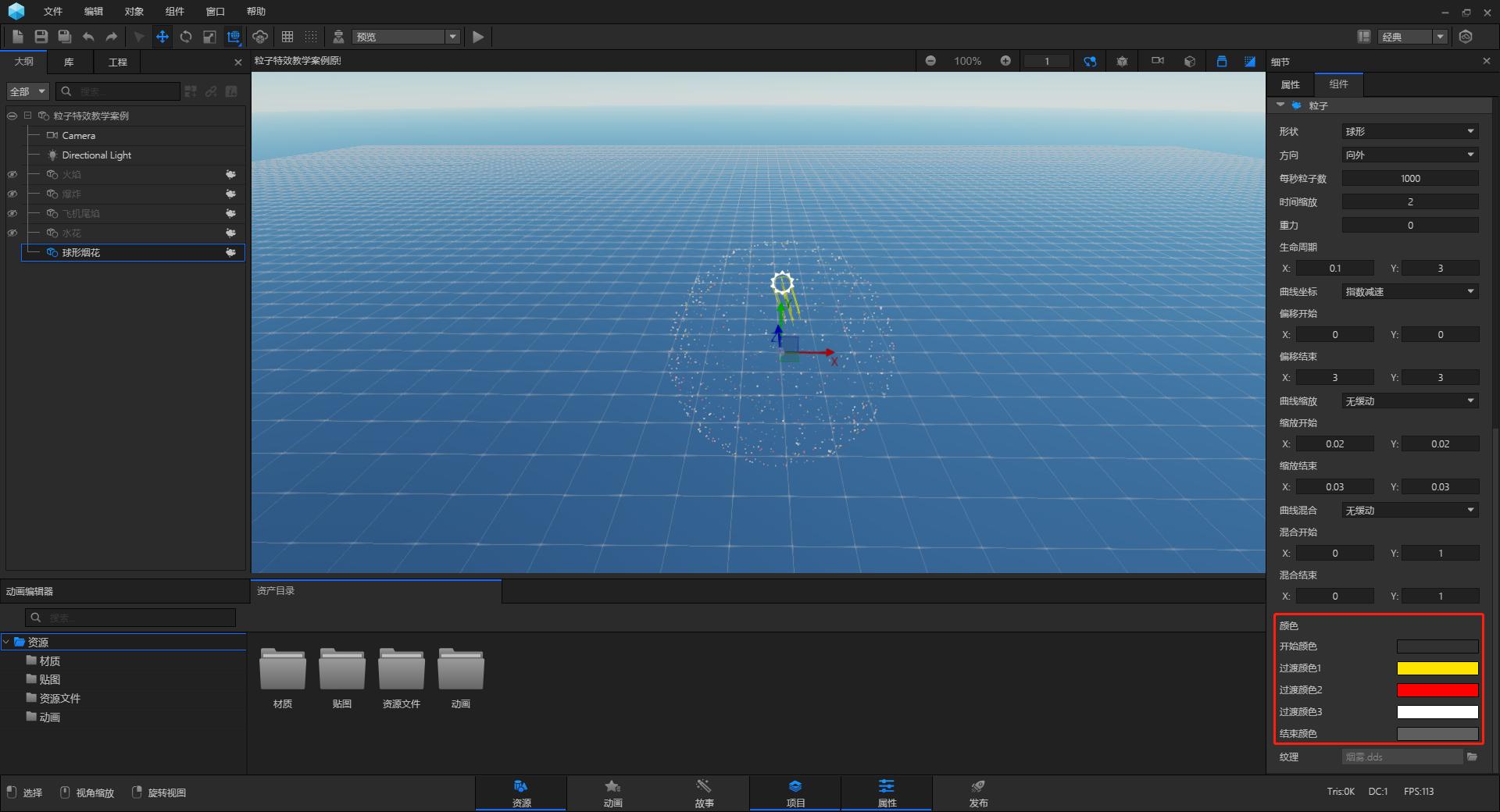

③在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际球形烟花来更改开始颜色、过渡颜色、结束颜色。

其中颜色选项中，可以调节颜色的透明程度。

④球形烟花效果完成。

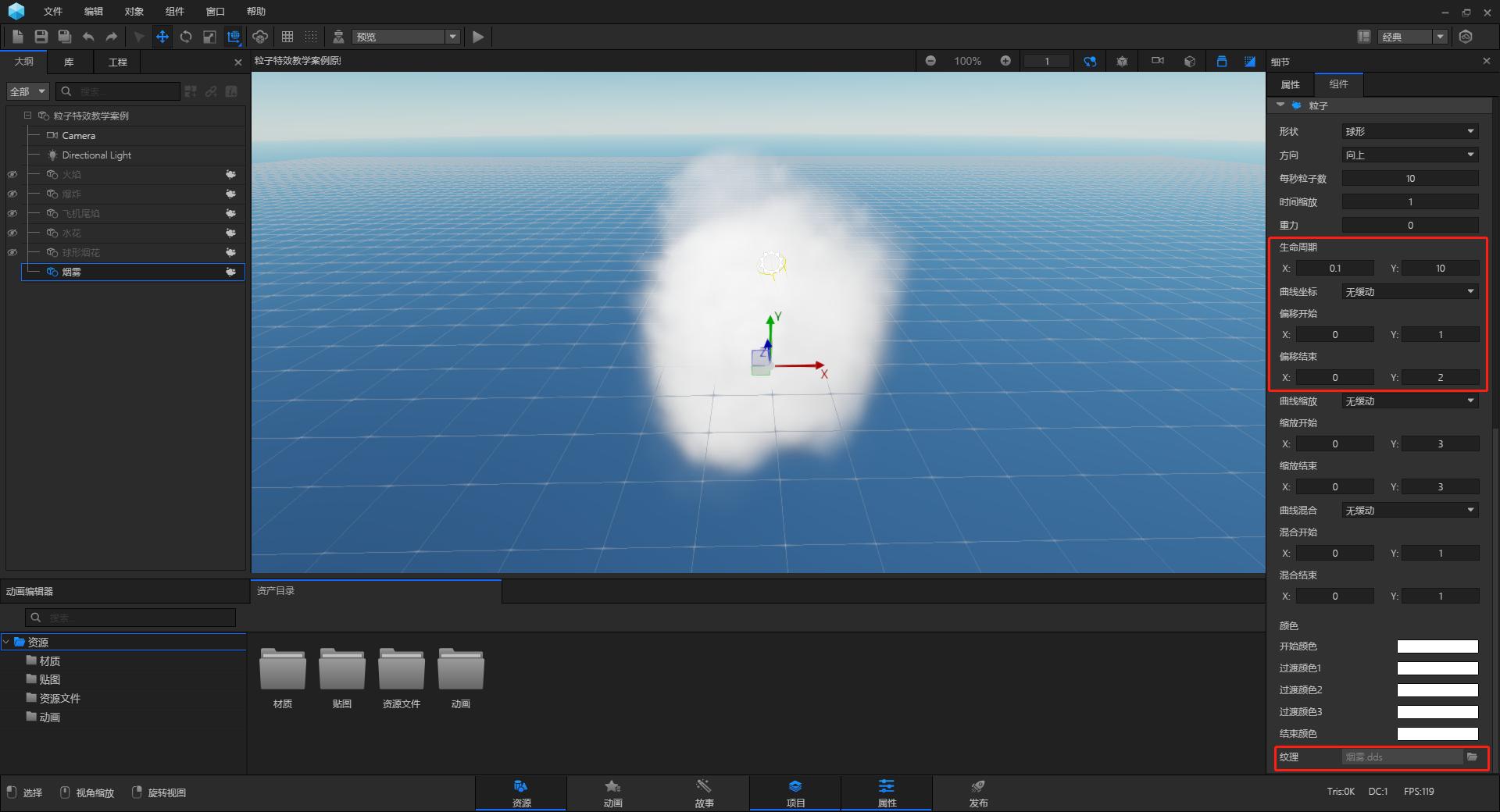

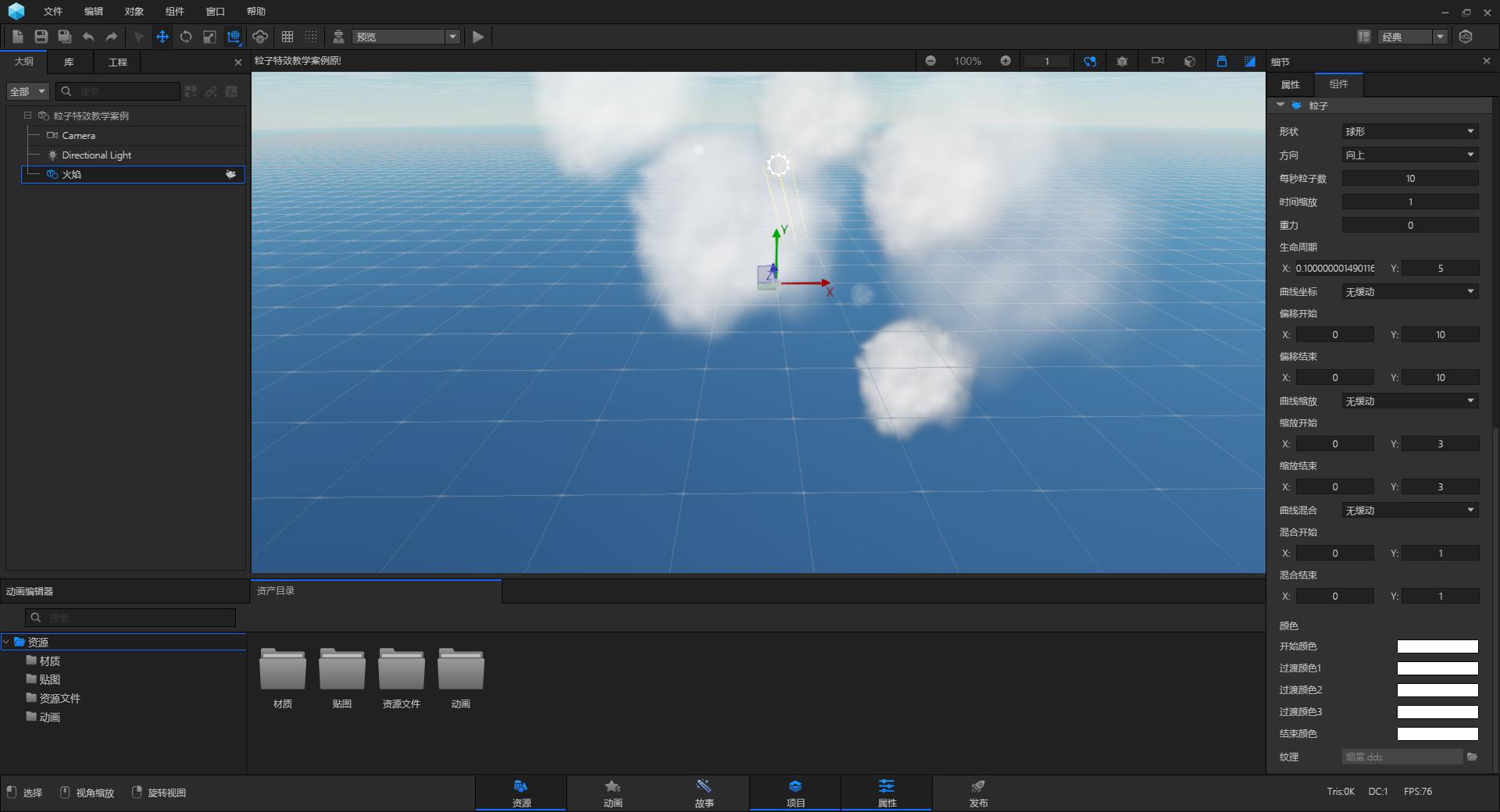

7.制作烟雾粒子。

①隐藏球形烟花粒子。新建一个空物体，更改名字——烟雾，并为这个空物体赋予粒子特效。

②在“组件＞粒子”中更改参数。

更改生命周期参数，X，Y参数代表着粒子随机存在的时间范围。

更改偏移开始参数，X，Y参数代表着粒子开始时随机出现的范围。

更改偏移结束参数，X，Y参数代表着粒子偏移后随机出现的范围。

更改纹理，添加“烟雾”贴图。

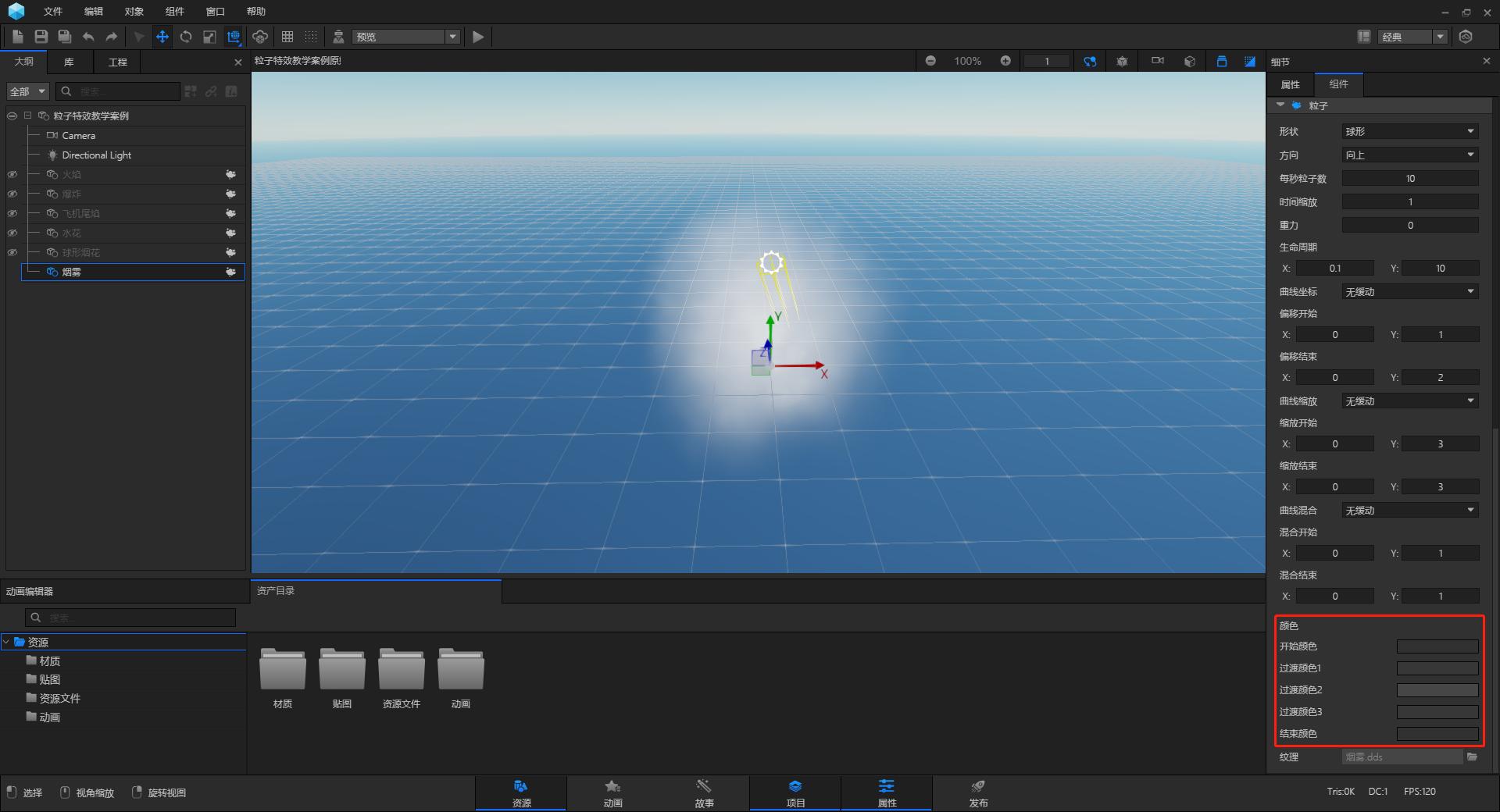

③在“组件＞粒子＞颜色”中更改开始颜色、过渡颜色、结束颜色。

根据实际烟雾来更改开始颜色、过渡颜色、结束颜色。

其中颜色选项中，可以调节颜色的透明程度。

④烟雾效果完成。

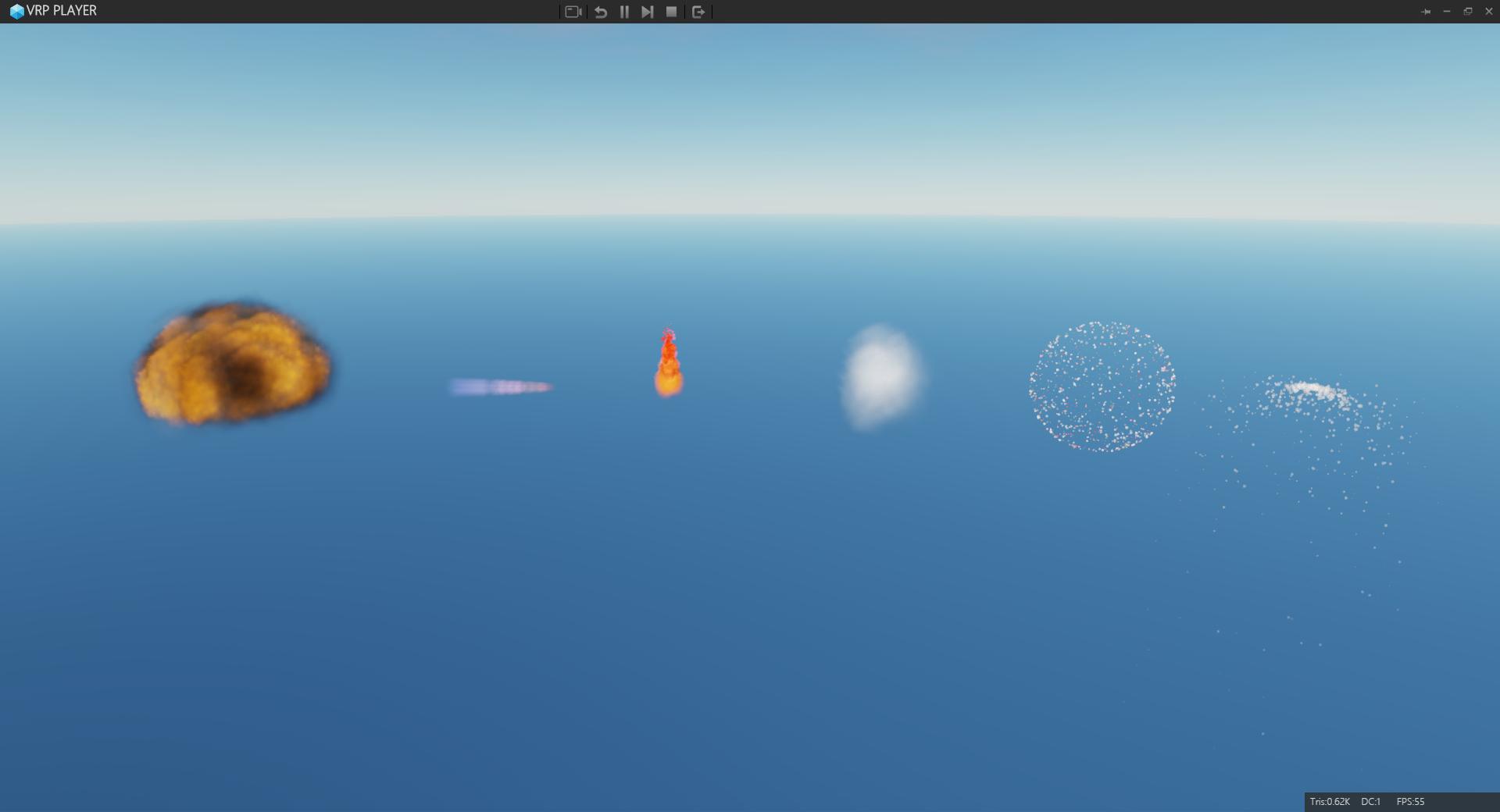

8.常规粒子效果完成。
